Не знаю ребят, как Вам такой вариант, компенсация ЭДС обмоток реле(?), к тому же с железом внутри, в старых сигналках вообще кондёры стояли. За кого костьми лежать? 2003 напряжение коммутации до 50 вольт, 78L05 - 35, может за конденсаторы? А от горбылей и так оба лягут, согласен 27 как-то многовато, но особой разницы пока не вижу, аргументируйте если чtо.
Последний раз редактировалось: Юрий Фомин (20.11.2012 08:27), всего редактировалось 1 раз
В нерабочее время застигли на работе, - всегда пожалуйста.
Открыл корпус приемо-передатчика и увидел, что действительно сгорел транзистор 2SC3357. А в центральном блоке сгорел стабик.
Какой все-таки стабик ставить? Какая у него маркировка?
Серьёзный подход AlexBor! Ставьте как советуют уважаемые Грин /АвтоСет/с pisto - 18 вольт, работать будет. Извините ребят, если кого-нибудь этим удалось ввести в заблуждение.
Юрий Фомин, спасибо за Ваши ответы!
На самом деле все не так серьезно и я готов поставить хоть на 18в, хоть на 27в. Меня больше волнует как эту деталь обозвать в магазине, когда заказывать буду. Напишите маркировку, пожалуйста.
Юрий Фомин, спасибо за Ваши ответы!
На самом деле все не так серьезно и я готов поставить хоть на 18в, хоть на 27в. Меня больше волнует как эту деталь обозвать в магазине, когда заказывать буду. Напишите маркировку, пожалуйста.
Как то так:стабилитрон Z18V или DIS Z18V.Или просто стабилитрон на 18вольт.Безвыводной.Но в магазине вероятно только с ногами.Придется поколхозить.
Мужики, я новичок.) в микросхемах особо не шарю, но учусь на электрика.) и паяльник в руках держать умею..)))
собственно моя проблема "топор 9020"...при работающем двиге скинул акб и сгорел блок(сильно задымил)..вскрыл- сгорели диоды A4 на питание...ну пошел в магазин там надо мной поржали.. ибо я нихрена не знаю какие они.)) купил диоды...но не такие по размерам..но сказали должны работать...толку от них ноль...не работает она...
собственно вопрос...какие они должны быть?? и если можно полное название.))
Тапками не кидайтесь.) надо же учиться.))
Мужики, я новичок.) в микросхемах особо не шарю, но учусь на электрика.) и паяльник в руках держать умею..)))
собственно моя проблема "топор 9020"...при работающем двиге скинул акб и сгорел блок(сильно задымил)..вскрыл- сгорели диоды A4 на питание...ну пошел в магазин там надо мной поржали.. ибо я нихрена не знаю какие они.)) купил диоды...но не такие по размерам..но сказали должны работать...толку от них ноль...не работает она...
собственно вопрос...какие они должны быть?? и если можно полное название.))
Тапками не кидайтесь.) надо же учиться.))
Когда нет А4,ставлю 1N4007 с проволочными выводами.Не так красиво,но 100% работоспособно.Еще надо смотреть дорожки-бывают сгорают под релюхами.Еще надо заменить вышеупомянутый стабилитрон.
Спасиба) дорожки не сгорели и это прекрастно.)) да мне главное чтоб работало красота не имеет смысла.)))
а вот стабик посмотрел он у меня тоже сгорел..спасиба что подсказал.))

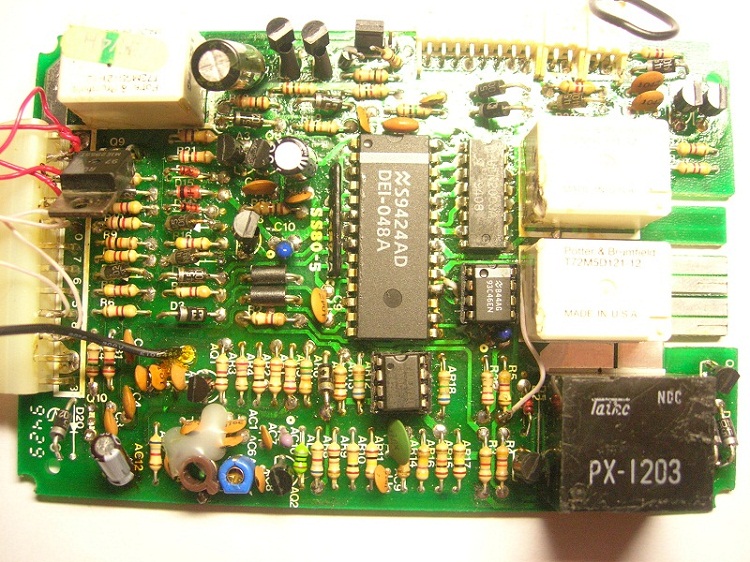

Вопрос экспертам - пытаюсь оживить раритет - DEI Python 80 (односторонняя, 1995 год установки и беспроблемная работа по сию пору). Предыстория - машина на охране, светодиод моргает в обычном режиме, при попытке снять с охраны не отреагировала на оба брелка. После открытия двери сработала сирена и поворотники (как и положено), была попытка прекратить это действо Vаlet-ом, неудачно. Сдернута минусовая клемма с аккумулятора. После ее присоединения сирена тихо пискнула раз, поворотники загорелись непрерывно, как и
сигнальный светодиод (похоже на Valet, только поворотники лишние). Попытки манипуляций с дверями, зажиганием, брелками и Valet-ом успеха не принесли. Блок был снят, заменены три электролита (остались 2 малюсеньких ярко-синих - раньше таких не встречал - на 2 мкф на 16 и 25 вольт). Пропаяна ВСЯ плата с обеих сторон. Проверены ВСЕ диоды и стабилитроны методом частичного выпаивания и прозвонки. Заменены ПОЧТИ все транзисторы на аналоги - оставил С945 в базе регулятора на 5 вольт (напряжение 5 вольт в норме) и два маломощных высокочастотника в приемнике (не нашел аналогов на 600 Мгц, да и на выходе операционника С358
(тоже был заменен, на всякий случай) всплески до 1 вольта появлялись после задействования брелков). Процессор NS S9424AD (DEI-048A), ключи на ULN2003A (работает как положено вроде, там где с двух ног проца приходит на неё 5 вольт соединяет с массой (как раз на светодиод и реле поворотников). По остальным выходам с массой разрыв, как положено. Выпаивал флэш с заменой на панельку и новую 93С46 (от микрочипа и от атмела) - бестолку. Не смотрел только дорожки под реле. Да, потребление тока блока после подключения навесом 70 мА (с учетом одного сработавшего реле).
Помогите советом если кто сможет - как оживить это устройство. Жалко выбрасывать, очень надежная вещь...была
Да-а редкая контрабанда, поищите даташит a в нём reset, vdd, vcc.
Кварц замените, вон он там наверху вродебы, рыжий.
Да, это точно керамический резонатор KBR 10.0, забыл я про него. А на что даташит с reset, vdd, vcc? На проц? Электрической схемы на весь блок в интернете нет 99,9%. Даташита на S9424AD аналогично. Смотрено-пересмотрено. Одна надежда на замену "кварца" получается остается. Сам комплект был поставлен в РФ официально Мануал по установке на русском в наличии.
И еще вспомнил - при прозвонке тестером на обесточенном блоке ULN2003A стрелка омметра пульсировала. Это может быть связано с "кварцем"?
Вот и проверьте когда кварц выните. Снимите память - поменяется ли что в поведении устройства?
Снял "кварц", ничего не поменялось. Заменил кварц, ничего не поменялось. Вынул из панельки операционник, ничего не поменялось.
Во всех случаях на обесточенном блоке при обратной прозвонке ULN2003A слабые пульсации остались (на ненагруженных выходах, правда может так и надо? ). Шайтан однако. Остается тупо выпаять ULN2003A, заменить и надеятся что виноват не проц. Да, манипуляции с памятью уже проделывал - и вынимал, и вставлял, а потом пытался Valet_ом и зажиганием вывести блок из ступора.
