Купил новый ВАЗ 21074 с впрыском..После долгих выборов приабрел сигналку MONGOOSE EMS 1.7 и дополнительно сирену и два АКТИВАТОРА на двери.. Сам с электроникой на ты, но сигналки не устанавливал ни разу в жизни..Хочется сэкономить 2.5 т.руб.. Вроде родная РАДИОТЕХНИКА стыдно кому то отдовать на установку..
Если есть добрые люди-помогите поэтапно как чего делать. Можно с фотками.. можно ссылки кто как подключал..Думаю тема АКТУАЛЬНА..
Зараннее МЕТРАМ спасибко..

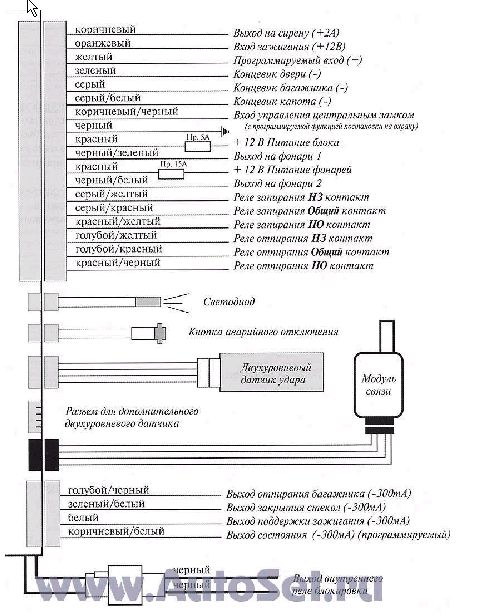

Р.СКРИПТ. на всяченку вложу схемку подключеия:

[ПАША КИЕВ]

слушай в установке нет ничего сложного.просто может занять время.смотрел твою инструкцию такая мутная нечего не понятно, на 90% если бы не знал то и не разобрался бы.самое лутшее решение в твоей ситуации, возьми инструкцию от шерифа 925 и просто подставь свои провода там все расписано до последнего проводка.
удачи! ПАША КИЕВ

[serge-singer]

Copernic
подобные темы поднимались не раз,рассказать как именно поставить,соеденить провода,разместить блок и запрограммировать займёт у вас пару недель,а у нас секолько часов писанины,а если подводные камни вылезут ,тут вообще можно всё пожечь
http://www.autoelectric.ru/autoalarm/mongoose/ems17/esm17-1.gif

http://www.autoelectric.ru/autoalarm/mongoose/ems17/esm17m.htm
вот в инструкции описано куда и какой провод нужно подключать,ознакомьтесь,и если что то не понятно спрашивайте, целиком рассказать как ставить не у каждого консультанта есть время,потому как мы не только на форуме сидим,но и своя работа есть,надеюсь на ваше понимание
Назначение проводов и разъемов центрального блока.
Основной 18 контактный разъем N Назначение провода Цвет провода Примечание
1 Выход на сирену Коричневый + 2А
2 Вход зажигания Оранжевый Подключить к проводу, на котором + 12В появляется при включении зажигания и не пропадает при включении стартера.
3 Программируемый вход "+"
Функция выбирается переключателем 1-6 в таблице установочных функций Желтый Концевик двери.
Предупреждение о не выключенном освещении. (Подключить к проводу питания габаритов).

4 Вход концевика двери "-" Зеленый С программируемой функцией учета задержки салонного света (переключатель 1-7 в таблице установочных функций).
5 Вход концевика багажника (-) Серый При дистанционном отпирании багажника в режиме охраны вход будет отключен, а через 10 секунд после закрытия багажника снова взят под охрану. Установите концевой выключатель в багажнике на металл кузова. Убедитесь в надежном размыкании концевого выключателя при закрытой крышке багажника и надежном замыкании при открытой крышке.
6 Вход концевика капота (-) Серый/белый Установите концевой выключатель в подкапотном пространстве на металл кузова. Убедитесь в надежном размыкании концевого выключателя при закрытом капоте и надежном замыкании при открытом.
7 Вход управления центральным замком "-" (с программируемой функцией постановки на охрану). Режим работы входа задается переключателем 2-6 в таблице установочных функций Коричневый/черный Подключить к выходу 5-проводного актуатора, на котором "- " появляется в положении "открыто" и исчезает в положении "закрыто".
8 Корпус "-" Черный Надежно подключить к кузову автомобиля.
9 Питание блока Красный Подключить к+ 12 В аккумуляторной батареи. Пр. 5А.
10 Выход на фонари 1 Черный/зеленый Внутреннее реле. Подключить к проводу питания габаритных огней.
11 Питание фонарей Красный Подключить к + 12 В аккумуляторной батареи. Пр. 15А. (При отрицательном питании фонарей подключить к корпусу автомобиля).
12 Выход на фонари 2 Черный/белый Внутреннее реле. Подключить к проводу питания габаритных огней.
13 Запирание НЗ контакт Серый/желтый Внутреннее реле Подключить к актуаторам замков дверей или к центральному замку автомобиля в соответствие с его конструкцией. См. Схемы подключения к центральному замку.
14 Запирание ОБЩ контакт Серый/красный
15 Запирание НО контакт Красный/желтый
16 Отпирание НЗ контакт Голубой/желтый Внутреннее реле
17 Отпирание ОБЩ контакт Голубой/красный
18 Отпирание НО контакт Красный/черный


4 контактный разъем слаботочных выходов (красного цвета) N Назначение провода Цвет провода Примечание
1 Выход отпирания багажника "-" 300 мА Голубой/черный Подключить к обмотке внешнего реле управления замком багажника
2 Выход управления электрическими стеклоподъемниками ("комфорт") "-" 300 мА Зеленый/белый 20 секундный импульс при постановке на охрану. (Подключить обмотке реле управления поднятием стекол).
3 Выход фиксированного импульса "-"300 мА для включения функции поддержки зажигания при охране с заведенным двигателем или управления другим оборудованием. Белый После короткого нажатия кнопки 2 при включенном зажигании и открытой двери на выходе появится "-" сигнал для управления дополнительным реле поддержки зажигания при постановке на охрану с работающим двигателем. При снятии с охраны выход автоматически отключается. Сигнал также будет отключен при включении тревоги или 3-х секундном нажатии кнопки 2

Режим "Импульс с фиксацией" может также быть использован для управления другим оборудованием. Активизация канала возможна 3-х секундным нажатием кнопки 2 независимо от положения ключа зажигания, положения дверей и режима, в котором находится охранная система, однако при таком включении канала постановка на охрану с заведенным двигателем невозможна.

4 Выход состояния (программируемый). Режим работы выхода задается переключателем 1-4 в таблице установочных функций. Коричневый/белый "-"300 мА при включенной охране. Для управления нормально-замкнутым реле блокировки.
"-"300 мА при отключенной охране. Для управления нормально-разомкнутым реле блокировки.



Прочие подключения Силовой выход блокировки двигателя Два черных провода с разъемом Внутреннее реле. Провода выведены через боковое отверстие центрального блока управления. (Подключить в разрыв блокируемой цепи)
Выход светодиода 2-контактный разъем белого цвета
Вход кнопки аварийного отключения 2-контактный разъем белого цвета
Два входа двухуровневых датчиков Два 4-контактных разъема белого цвета
Вход модуля связи 4-контактный разъем черного цвета

[Copernic]

Ладно буду вникать.
Да попутно может у кого есть сама то схема ВАЗ21074 (МОТОР ВПРЫСКОВЫЙ). Вот в инете чего то пока не нарыл..В книжных магазинах в нашей глуши такого чуда нету.

[vovik8]

А что там сложного
Зажигание есть, стартер есть, бензонасос тоже. Для особо замороченных также есть и форсунки и датчик колена. Это что касабельно блокировок.
Концевики в дверях тоже есть на капот и багажник ставятся свои.
С ЦЗ тоже не должно быть вопросов.
ВАЗ как ВАЗ.

[Copernic]

Согласен с vovik8. Он человек авторитетный..Топик еще до конца не дочитал, но мое искреннее уважение мэтру (С Уважением Владимир http://vovik8.ru www.auto504.ru). Я Про то что для меня тема вообще новая вот вторую неделю изучаю.. Схемка ВАЗа нужна а как без нее в проводах без опыта разбиратся.. Прошу прощения за ЧАЙНИКОВОСТЬ.. Это тем просто кто кажинный день это видет, а "новечкам" каждый проводник надо сверить с принцепиалкой..

[serge-singer]

vovik8Вов это для нас с тобой ВАЗ,как 3 провода и 2 лампочки ,а человек новичёк в этом деле

[ПАША КИЕВ]

зачем тебе книга? возьми тестер. с ним найдеш все что надо

[Грин /АвтоСет/]

ПАША КИЕВ
Согласен!
По нашим схемам, по моему, вообще сложно что либо найти, проще прозвонить. А то и провода по цветам могут не совпасть .

[serge-singer]

Грин /АвтоСет/
мне проще у мя таз карбюраторный,все цвета по книге совпадают,но не всё так просто можно прозвонить,схема нужна,потому как начало и конец провода лучше определить по ней, и потом если есть скрытые детали(диоды например) тестер показать сможет что угодно,то что он видит,а не то чего ждёт человек,и вообще без схем работают любители и те,кто только с однотипными авто работает,а профи и схемы смотрят и !!!!!инструкции читают!!!! ,я тут без схемы искал что то у себя,задолбался прозванивать,посмотрел схему и нашёл всё за 5 минут..схема нужна ИМХО

[Gutmin]

serge-singer писал:
"и вообще без схем работают любители и те,кто только с однотипными
авто работает,а профи и схемы смотрят и !!!!!инструкции читают!!!! ,
я тут без схемы искал что то у себя,задолбался прозванивать,посмотрел схему и нашёл всё за 5 минут..схема нужна ИМХО"
Эх, Вашими бы устами да мед пить!
Где бы взять схему на Toyota Camri 2006г.
Я бы сейчас с удовольствием посмотрел бы.
Некоторые автомобили, которые были в работе до Camri:
T. Gaia 1999г.
T. Harrier 2000г.
N. X-Trail 2006г.
T. Levin 1998г.
T. Cruiser 105 2001г.
А теперь вот Camri 2006г.
Где бы взять схемы на ВСЕ авто?
Любитель с 10 летним стажем установок.
Это не обида, это уточнение!

[serge-singer]

Gutmin
боюсь что по авто не смогу вам подсказать ,схем иномарок нет вообще,да и наших авто тоже, если что нужно на рынках в книжках смотрю,преобретая их

[Gutmin]

Тогда останусь любителем!

[vovik8]

Ну можно начать стого, что я тоже любитель. Поскольку 9лет ставил сигналки без схем, это последний год в основном ремонт автоэлектрики, так вот схемы там нужнее.
Конечно для новичка со схемой увереннее.
Только действительно не все схемы есть, не все схемы совпадают, а то и просто откровенные ошибки.
Все дело в грамотном подходе. Неправильную схему можно додумать.
При полном отсутствии схем возможны аналогии по другим моделям и тд и тп.
В общем голова не только для того чтоб есть.
На семерках, я так думаю, электрика кузова не менялась со времен Петлюры. А впрыск, да собственно он практически одинаков на всех Вазах, безусловно есть отличия в цветах проводов, наличия датчика лямды, количества катушек зажигания, и еще коечего. Но эти отличия не влияют на принцыпы установки сигнализации.
И уж тем более на подобный авто.
Глова, руки и вперед.

[ПАША КИЕВ]

народ у нас в киеве есть магазин где продают книги со схемами на каждое авто, покрывают процентов80-90. я сними переговорю и выкину на форум ихние контакты,гляди чёто и получится.
