dedvik
Свой человек
Зарегистрирован: 21.06.2011
Сообщения: 37
Статус: Вне форума
|
 08.07.2011 07:54 сигналка ЦИКЛОН проблема |
[цитировать] |
|

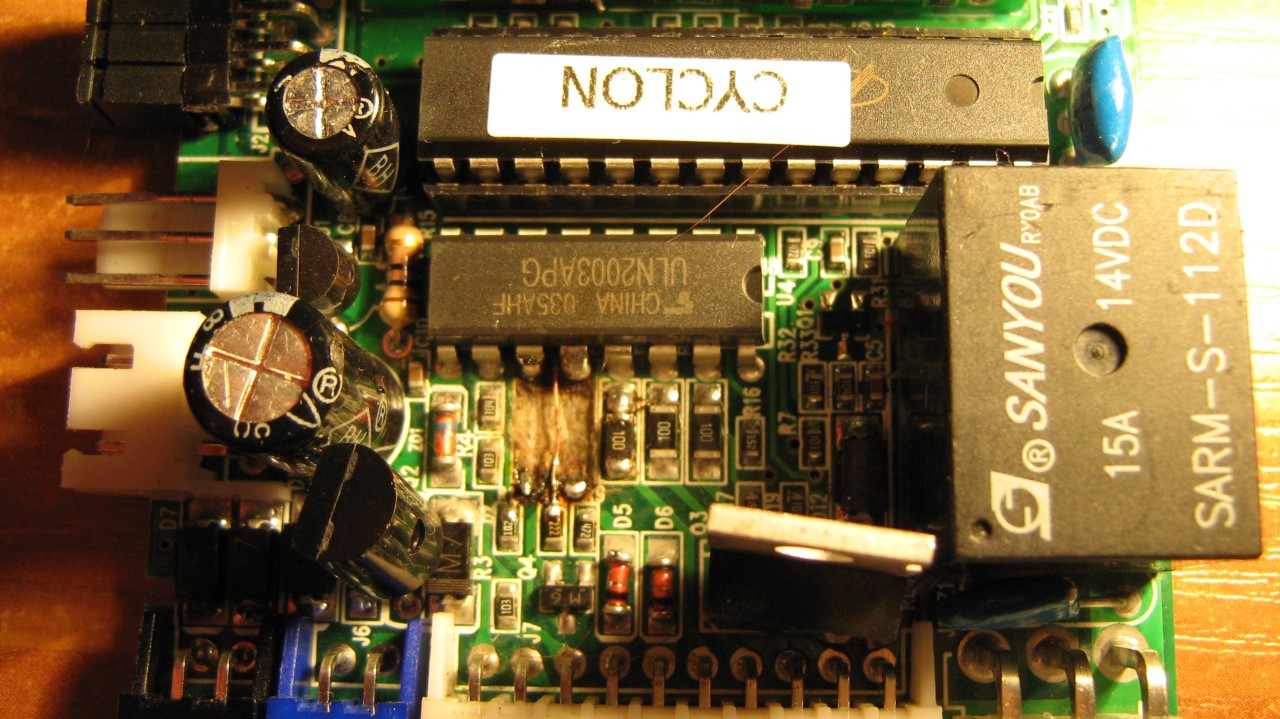

Каким образом попала вода, не знаю, но итог на лицо. При подаче напряжения , ревёт сирена и постоянно горят габариты. Проверил, не выпаивая транзисторы и диоды, вроде исправны. Сгоревшие два сопротивления по 100 Ом. Место под ними выгорело, всё зачистил. Впаивал сопротивления 100 Ом результата не дало. Знатоки! Подлежит. ли ремонту этот зверь??? Спасибо.
| Описание: |
|
Скачать |
| Имя файла: |
11 003.jpg |
| Размер файла: |
261.21 KB |
| Скачано: |
1064 раз(а) |
|
|
| Вернуться к началу |
[профиль] [л.с.] |
 |
pisto
Эксперт
Зарегистрирован: 14.12.2006
Сообщения: 1863
Статус: Вне форума
|
| 08.07.2011 08:36 |
[цитировать] |
|
Что не вижу следов воды...
Смотрите 2003.Затем выходы с проца.
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
dedvik
Свой человек
Зарегистрирован: 21.06.2011
Сообщения: 37
Статус: Вне форума
|
| 08.07.2011 08:50 |
[цитировать] |
|
| pisto писал(а): | Что не вижу следов воды...
Смотрите 2003.Затем выходы с проца. |
А поподробней можно!
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
pisto
Эксперт
Зарегистрирован: 14.12.2006
Сообщения: 1863
Статус: Вне форума
|
| 08.07.2011 09:23 |
[цитировать] |
|
| dedvik писал(а): | | pisto писал(а): | Что не вижу следов воды...
Смотрите 2003.Затем выходы с проца. |
А поподробней можно! |
Реле габаритов управляется процем ч/з ULN2003.Если реле исправно(контакты не залипли),но габариты горят постоянно,значит реле включено.Либо пробит выход 2003(скорее всего),либо с проца идет постояннка.Скачайте даташит на 2003,срисуйте с платы участки схем.Там все элементарно.
Выход на сирену:проверить силовой транзистор в первую очередь.Далее посхеме в цепи базы.
ПыСы:резисторы не 100Ом.А 10 Ом.
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
dedvik
Свой человек
Зарегистрирован: 21.06.2011
Сообщения: 37
Статус: Вне форума
|
| 08.07.2011 16:49 |
[цитировать] |
|

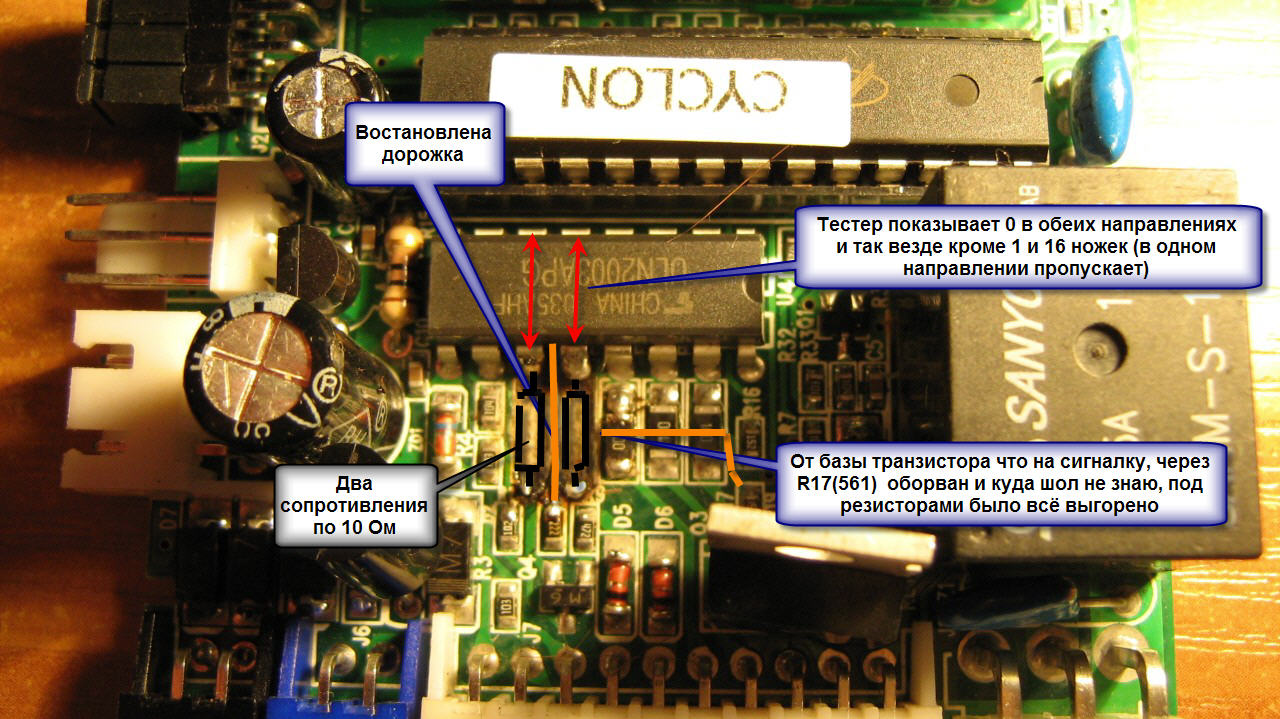

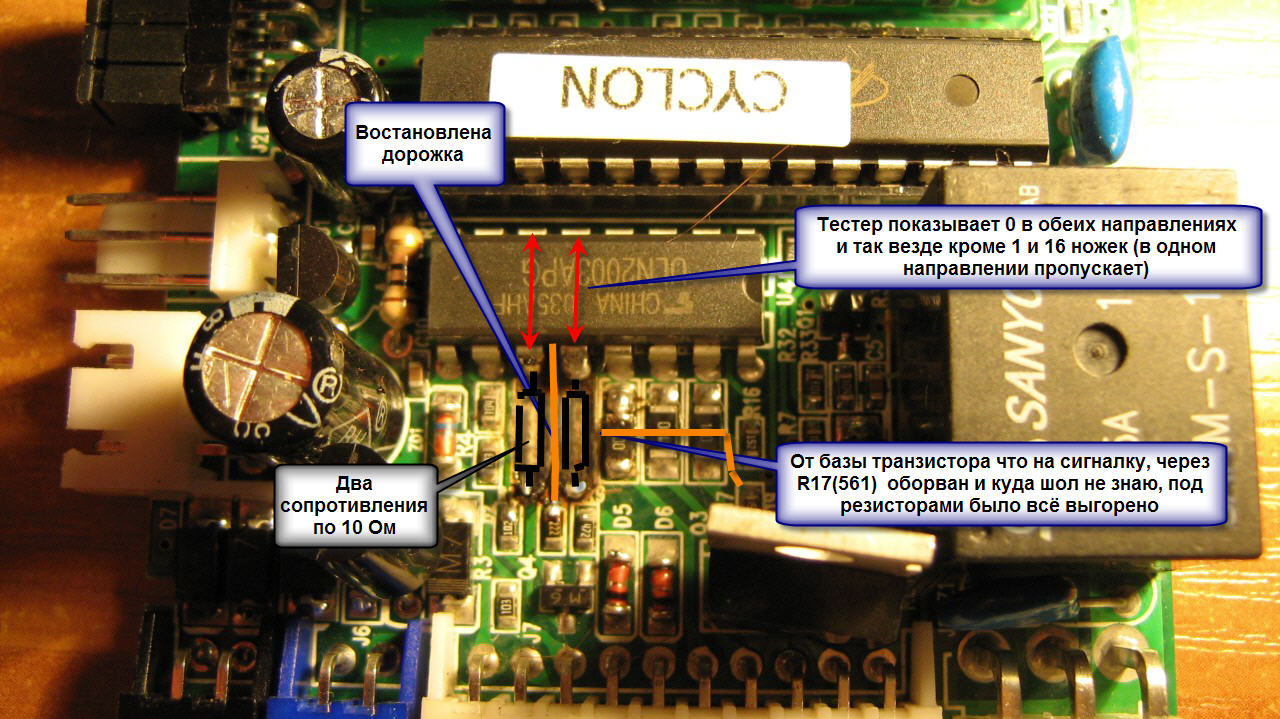

Да, с оммами махонл, с SMD элементами на работал.Впаивал 100 Ом но и 10 Ом кажется не решит проблемы. Что выяснил, отобразил на фото. Транзистор на сирену исправный. Реле контакты цокают слышно.Может у кого есть такая сига, посмотреть куда идёт эта дорожка!!!
| Описание: |
|
Скачать |
| Имя файла: |
11 003-1.jpg |
| Размер файла: |
224.12 KB |
| Скачано: |
1081 раз(а) |
Последний раз редактировалось: dedvik (08.07.2011 17:46), всего редактировалось 1 раз |
|
| Вернуться к началу |
[профиль] [л.с.] |
|
dedvik
Свой человек
Зарегистрирован: 21.06.2011
Сообщения: 37
Статус: Вне форума
|
| 08.07.2011 17:43 |
[цитировать] |
|
| Да, два сгоревших сопротивления идут на ЦЗ(зелёный и синий)
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
dedvik
Свой человек
Зарегистрирован: 21.06.2011
Сообщения: 37
Статус: Вне форума
|
| 10.07.2011 16:35 |
[цитировать] |
|
| pisto Хорошо же начали помогать! Если знаете подскажите до конца, я же выложил ещо фото, бог не фраер, он отблагодарит за помощь.
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
Юрий Фомин
Эксперт
Зарегистрирован: 19.01.2010
Сообщения: 269
Откуда: Йошкар-Ола, Марий-Эл
Статус: Вне форума
|
| 10.07.2011 20:08 |
[цитировать] |
|
| ZD1 уберите, если всё так же будет - меняйте ULN, на 9 выводе +12в должно быть.
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
dedvik
Свой человек
Зарегистрирован: 21.06.2011
Сообщения: 37
Статус: Вне форума
|
| 10.07.2011 22:03 |
[цитировать] |
|
| Юрий Фомин писал(а): | | ZD1 уберите, . |
Это вторая микросхема на панельки??? Я понял это процессор. На 9-ой ножке 9,8вольт
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
Юрий Фомин
Эксперт
Зарегистрирован: 19.01.2010
Сообщения: 269
Откуда: Йошкар-Ола, Марий-Эл
Статус: Вне форума
|
| 10.07.2011 22:30 |
[цитировать] |
|
| Нет, это про ULN2003. Рядом с 9 выводом стеклянный стабилитрон (ZD1). 9 нога "+" питание, 8 - масса.
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
pisto
Эксперт
Зарегистрирован: 14.12.2006
Сообщения: 1863
Статус: Вне форума
|
| 11.07.2011 11:06 |
[цитировать] |
|
| dedvik писал(а): | | pisto Хорошо же начали помогать! Если знаете подскажите до конца, я же выложил ещо фото, бог не фраер, он отблагодарит за помощь. |
На даче я был.В принципе,всем чем могли уже помогли.Вам осталось,только тестером выявить дохлый элемент.Найдите,на каком выводе сидит реле габаритов.Померьте уровень.Затем померьте уровень на соответствующем входе.
2Юрий ФоминНасколько мне известно,если ZD1 в КЗ,то либо сгорают дороги,диоды, преды и вообще ничего не работает.Если он в обрыве,то после восстановления дорожек и предов все работает как обычно.
ПыСы:Эх,кто бы мне помог 30 соток огородить
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
dedvik
Свой человек
Зарегистрирован: 21.06.2011
Сообщения: 37
Статус: Вне форума
|
| 11.07.2011 12:12 |
[цитировать] |
|
Реле сидит на 16-ой ножке, ( было 5,2 вольта,контакты то притягивало, то нет, на это я обращал внимание)ZD1 выпаял- проверил, исправный, . Впаял обратно, на 9-ой ножке 9.8 вольт. Выпаял микросхему ULN2003 , ещё не нашол её, базар выходной. Пока впаиваю понельку для неё. Поставлю- отпишесь.
ПыСы:
pisto Сочувствую, помог-бы, но в разных государствах живём, и это стало невозможным, зато мы самостаятельные.
| pisto писал(а): | | если ZD1 в КЗ,то либо сгорают дороги,диоды, преды |
что это за диоды ПРЕДЫ ???
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
Юрий Фомин
Эксперт
Зарегистрирован: 19.01.2010
Сообщения: 269
Откуда: Йошкар-Ола, Марий-Эл
Статус: Вне форума
|
| 11.07.2011 20:21 |
[цитировать] |
|
pisto писал: | Цитата: | | 2Юрий ФоминНасколько мне известно,если ZD1 в КЗ,то либо сгорают дороги,диоды, преды и вообще ничего не работает. |
И Вам pisto доброго здравия. А это что за "2" у меня в "2Юрий Фомин"?
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
pisto
Эксперт
Зарегистрирован: 14.12.2006
Сообщения: 1863
Статус: Вне форума
|
| 11.07.2011 20:46 |
[цитировать] |
|
| Юрий Фомин писал(а): | pisto писал: | Цитата: | | 2Юрий ФоминНасколько мне известно,если ZD1 в КЗ,то либо сгорают дороги,диоды, преды и вообще ничего не работает. |
И Вам pisto доброго здравия. А это что за "2" у меня в "2Юрий Фомин"? |
Ну это инет сленг такой."То(англ.) Юрий Фомин".Предлог "То",из за лени, меняется на 2.Т.к. звучит также,хотя и пишется по другому.
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
Юрий Фомин
Эксперт
Зарегистрирован: 19.01.2010
Сообщения: 269
Откуда: Йошкар-Ола, Марий-Эл
Статус: Вне форума
|
| 11.07.2011 23:30 |
[цитировать] |
|
pisto писал: | Цитата: |
Ну это инет сленг такой."То(англ.) Юрий Фомин".Предлог "То",из за лени, меняется на 2.Т.к. звучит также,хотя и пишется по другому. |
Понял, полегчало... это крутяк pisto.
Ну и всё же как версия - кэзешный Z может порвать к себе дорогу... а следствие включенные реле. Что скажете?
