[Юрий Фомин]

Всё понятно и спасибо.

[dedvik]

Микросхему купил, аж 2. Впаял панельку и в неё микросхему. Не работает, вот замеры на рисунке.

[Юрий Фомин]

Чото не то-о-о, Вы правильно микросхему то ставите? А без микросхемы если помереть?

[dedvik]

Микросхема стоит правильно. Вот , что на ножках без микросхемы.
красным. ЦЗ, сирена, габариты не подключены.

[Юрий Фомин]

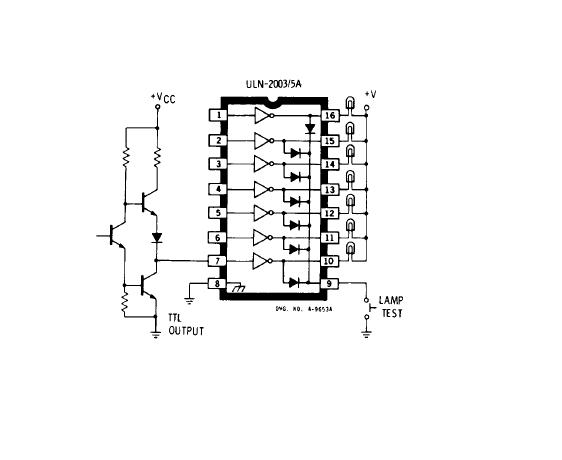

Ну братуха, у тя что то с внешними цепями, УЛН похоже не причём. С 1 по 7 входы, 10-16 выходы, причём 1вх-16вых, 2вх-15вых и т.д. Например на вх 3 с проца приходит лог 1(где-то 4.5в) вых 14 соединяется с "-" т.е. "дает массу". Из микросхемы ничего не "выходит" напряжение на выходы (10-16) "приходит" с питания через обмотки реле или с внешних делителей например транзистора сирены. Реле габаритов похоже "залипло" т.к. напряжение +12в на 16 выходе и "0" на 1 входе говорит о том что выход не активен и обмотка реле целая. У Вас и без микросхемы должно всё гореть и улюлюкать. Вот если бы микруха была неисправна или 9 вывод сидел на массе, то при её удалении всё должно бы молчать.

P.S. Что за програмулька такая с тенями и красивыми табличками dedvik?

[dedvik]

ПОБЕДА!!! К 10 ой ножке под микросхемой прокладывал сгоревшую дорожку и она с чем-то коротила, выкинул её и поверху проложил проводом, и всё стало на место. Поставил на машину- всё работает.
Я благодарен всем кто принял участвие в моей теме. Началось, что отремонтировал свою сигу,с помощью форума, а слух расходится быстро, городок 50000, вот и стали обращаться, а я отказать не могу , 2 пива с кума

Ещо раз всем большое СПАСИБО!!! Желаю большего просветания форуму!
