| Автор |
Сообщение |
Vor4un
Эксперт
Зарегистрирован: 27.01.2009
Сообщения: 253
Откуда: Н.Челны
Статус: Вне форума
|
 18.01.2010 18:46 |
[цитировать] |
|
| MSI3 писал(а): | | pisto писал(а): | | В таком модуле связи управление передатчиком встроено в сам модуль,на компораторе.А линия данных-двунаправленная. |
Если так, то, как я понимаю, ключа в моем блоке может и не оказаться ? И все дело только в приемо-передатчике ? |
sorry  , яж писал-воскресенье!
9010 ремонтировал оч давно и всего один раз.
и разок пытался 950-й , так и не понял чё там за транзистор( в 950-м) . получилась фигня какаято.
|
|
| Вернуться к началу |
[профиль] [л.с.] |
 |
pisto
Эксперт
Зарегистрирован: 14.12.2006
Сообщения: 1863
Статус: Вне форума
|
| 18.01.2010 19:41 |
[цитировать] |
|
| У меня вообще не было 9010 в ремонте.Просто посмотрел как устроено.Для общего развития,так сказать
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
MSI3
Студент
Зарегистрирован: 16.01.2010
Сообщения: 13
Статус: Вне форума
|
| 18.01.2010 23:29 |
[цитировать] |
|

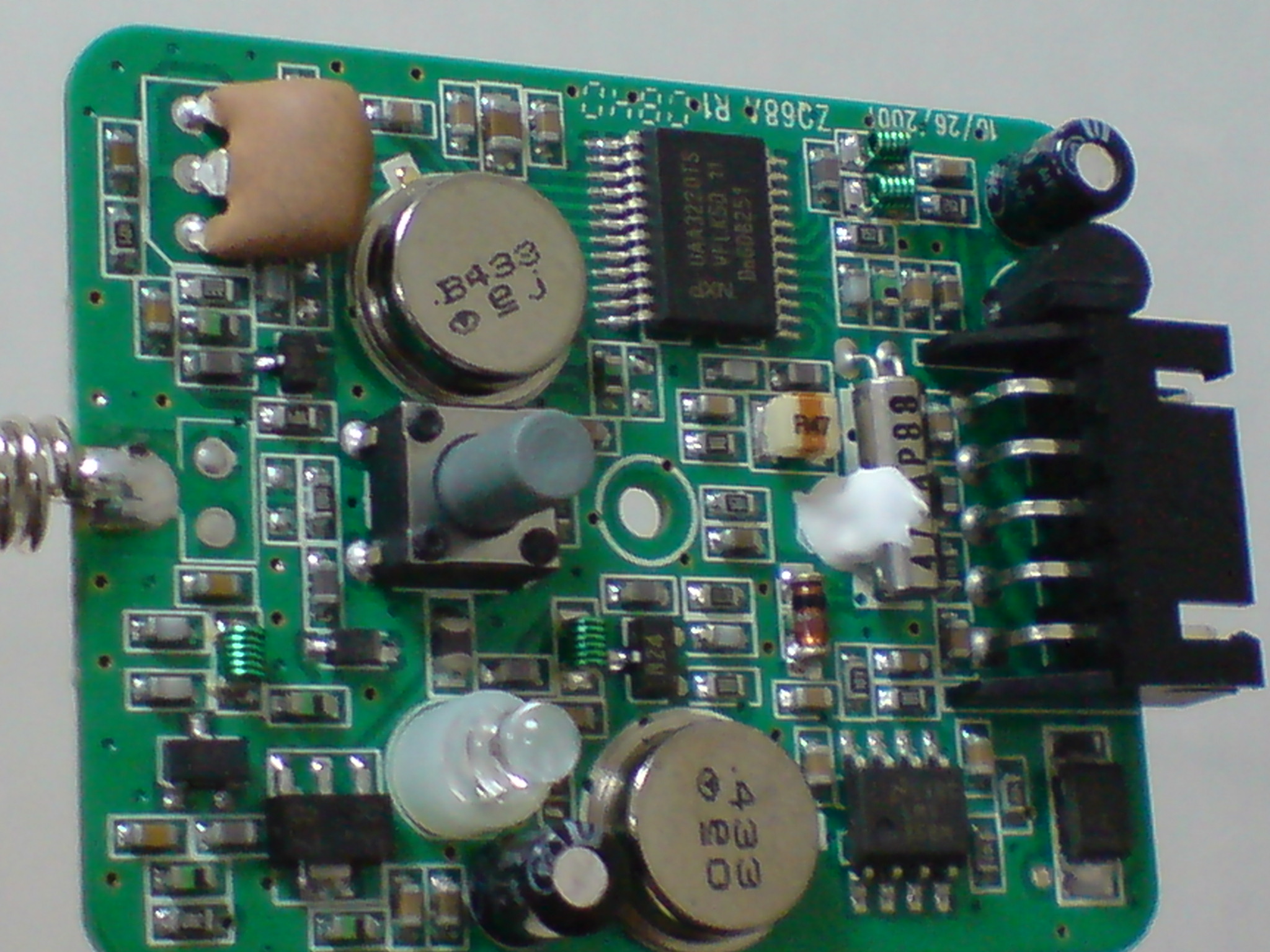

Ну вот, охота прошла успешно - закупил транзисторов, буду паять. Пока могу предложить более качественный снимок антенного модуля (погорелец ).
| Описание: |
|
Скачать |
| Имя файла: |
DSC00572.JPG |
| Размер файла: |
581.77 KB |
| Скачано: |
1180 раз(а) |
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
pisto
Эксперт
Зарегистрирован: 14.12.2006
Сообщения: 1863
Статус: Вне форума
|
| 19.01.2010 00:08 |
[цитировать] |
|
| На погорельца не похож.Возможно собака порылась и в другом месте.Пишите о результатах....
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
MSI3
Студент
Зарегистрирован: 16.01.2010
Сообщения: 13
Статус: Вне форума
|
| 20.01.2010 18:43 |
[цитировать] |
|
Попытался разглядеть, что еще не внушает доверие. Нашел два потемневших матовых субъекта на фото № 1 и 2. Потыкал тестером 2 и 3 не прозваниваются на к.з. Хотя №3 (маркировка А4) должен быть диодом (N4007 - из других обсуждений).
Подскажите пожалуйста, кто такие №1 и 2, маркировка не читается ?
| Описание: |
|
| Размер файла: |
612.72 KB |
| Просмотрено: |
1885 раз(а) |
|
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
pisto
Эксперт
Зарегистрирован: 14.12.2006
Сообщения: 1863
Статус: Вне форума
|
| 20.01.2010 18:53 |
[цитировать] |
|
Это все диоды.3-обычный.1 и 2 PIN-диоды.Эти с прилегающими R,L и С образуют антенный комутатор-свитч,в узких кругах.
Диоды показывают КЗ только когда пробиты.В исправном состоянии,прозвонка в одну сторону 500-700 Ом.В другую бесконечное.
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
MSI3
Студент
Зарегистрирован: 16.01.2010
Сообщения: 13
Статус: Вне форума
|
| 21.01.2010 00:05 |
[цитировать] |
|
 К сожалению замена транзистора 2SC3357 к положительному результату не привела. А диоды все оказались как описано выше в одну сторону от 600 до 832 Ом в другую бесконечность. Где же эта собака сидит ?
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
pisto
Эксперт
Зарегистрирован: 14.12.2006
Сообщения: 1863
Статус: Вне форума
|
| 21.01.2010 00:29 |
[цитировать] |
|
| Смотрите схему,анализируйте,мерьте.С осциллографом такой ремонт делается быстро.
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
Грин /АвтоСет/
Тех.поддержка АвтоСет
Зарегистрирован: 13.07.2004
Сообщения: 4139
Откуда: АвтоСет Москва
Статус: Вне форума
|
| 21.01.2010 12:12 |
[цитировать] |
|
MSI3
Проверь транзистор задающего генратора R25, который возле кварца 433мГц.
_________________
...Электрик от пассатижей недалеко падает!
народная мудрость
Посмотрим, подумаем... возможно поможем  . |
|
| Вернуться к началу |
[профиль] [л.с.] |
|
MSI3
Студент
Зарегистрирован: 16.01.2010
Сообщения: 13
Статус: Вне форума
|
| 24.01.2010 18:14 |
[цитировать] |
|
| В пятницу с Каширки после работы пытался доехать до АвтоСета - не получилось (пробки). В рабочие часы тоже не могу. Может кто поближе есть, а то без схемы не профи трудно разобраться.
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
Юрий Фомин
Эксперт
Зарегистрирован: 19.01.2010
Сообщения: 269
Откуда: Йошкар-Ола, Марий-Эл
Статус: Вне форума
|
| 12.02.2010 22:52 |
[цитировать] |
|
| MSI3 писал(а): | Да, внешне такой. Я заметил, что до замены он грелся градусов до 30-40.
Ну запугали меня совсем . Сходил, поменял антенну обратно, до уточнения подробностей. Померил напряжение на всех пяти контактах. На самом левом= 11,3В, на самом правом = 4,95В(если смотреть на картинку выше) на остальных =0. Это нормально ?
П.С. температура на новом корпусе антенны отрицательная. |
При подключеном модуле связи, слева на право 1--12в.питание(от блока); 2--ввод/вывод,около 2в(от модуля); 3--0в "корпус"; 4--вызов водитедя, 4.5в(от модуля); 5--датчик темп., 5в-без датчика, 2в-с датчиком при комн. температуре(от блока). Можно глянуть резистор в эмиттере Q2
С уважением, Юрий.
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
MSI3
Студент
Зарегистрирован: 16.01.2010
Сообщения: 13
Статус: Вне форума
|
| 15.02.2010 01:42 |
[цитировать] |
|
Юрий Фомин
Спасибо всем откликнувшимся за помощь, мне все таки удалось добраться до АвтоСета. В течении 10 минут проверили, заменили плату. Полет нормальный.Информацию сохраню, мало ли что еще приключится.
_________________
Механик Я , паяю немного ... |
|
| Вернуться к началу |
[профиль] [л.с.] |
|
belamor
Новобранец
Зарегистрирован: 06.07.2010
Сообщения: 1
Статус: Вне форума
|
| 06.07.2010 23:52 TOMAHAWK TW-7000 |
[цитировать] |
|

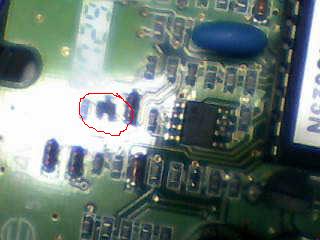

Нужна помощь сигналка не видит брелок . На антене на 2 -ом пине ввод/вывод 2В при нажатии кнопки на брелке напруга падает до 0в но ни какой реакции. Не могу опознать что за элемент ,на корпусе написано 54 ни как ни звониться
| Описание: |
|
| Размер файла: |
14.32 KB |
| Просмотрено: |
1597 раз(а) |
|
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
pisto
Эксперт
Зарегистрирован: 14.12.2006
Сообщения: 1863
Статус: Вне форума
|
| 07.07.2010 10:01 |
[цитировать] |
|
| Это цифровой транзистор.К каналу связи отношения не имеет.
|
|
