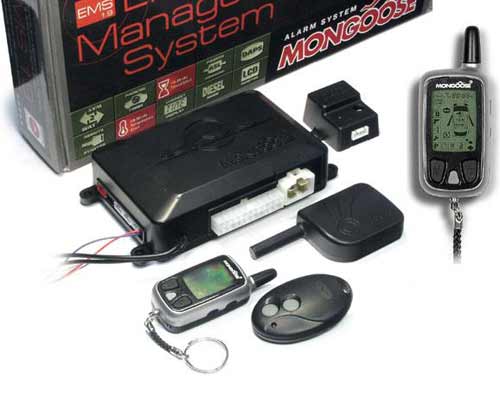

Купил в прошлом году mangoose ESM 1.9, а сейчас увидел что отсутствуют кабели подключения большой 4-ех пиновый и 22-ух пиновый.
сейчас хочу открыть блок управления и вывести выходы припояв место штеккеров провода.
пожалуйста дайте мне мне схему на какой выход какого цвета должен быть,я там по цветам разбирусь куда подключать.
или какой выход куда пойдет. На этом фото показаны это выходы без кабелей. ПРошу вас помогите мне с этим.Не хочится выбрасывать блок.
а может у кого-то есть готовые штеккера.
PLZ помогите.

[serge-singer]

Инструкции анйти не сложно
http://www.autoelectric.ru/autoalarm/mongoose/m-mongoose.html
а вот распиновку,это , может лучше обратиться на сайт монгуста, что бы они помогли...

[KAMRAN]

ДЕЛО В ТОМ ЧТО САМ ШТЕКЕР ПОТЕРЯН. А НА СХЕМЕ ПОКАЗАНО ПО ЦВЕТАМ А НЕ ПО ВЫХОДУ. ДЕЛО ВТОМ ЧТО НА СИГНАЛИЗАЦИИ 2 РЯДА ВЫХОДОВ , НА СХЕМЕ ПОКАЗАН В ОДИН РЯД.
ТАК ЧТО ЭТО НЕ ПОДХОДИТ.
НУЖЕН РИСУНОК ШТЕККЕРОВ С УКАЗАНИЕМ КАКОЙ ВЫХОД ИЗ БЛОКА КАКОГО ЦВЕТА.

[ТКВС]

Здравствуйте
Если смотреть на разъемы со стороны проводов, то распиновка слева направо такая:
Силовой 4 контактный разъем
Верхний ряд (где замок)
Черный
Голубой
Нижний ряд
Черный/желтый
Красный

Основной 22 контактный разъем
Верхний ряд (где замок)
Коричневый
Пустой
Черный/белый
Красный (Пр.15А)
Черный/зеленый
Красный/черный
Голубой/красный
Голубой/желтый
Серый/желтый
Красный/желтый
Серый/красный
[u]Нижний ряд[u]
Красный (Пр.5А)
Фиолетовый
Черный
Коричневый/черный
Голубой/черный
Серый/белый
Серый
Зеленый
Голубой/белый
Желтый
Пустой

Посмотреть фото с проводкой можно здесь http://ame-trade.ru/.

[serge-singer]

ТКВС
Здарова, что тя в аське то нет ни када...

[KAMRAN]

bOLSHOE SPASİBO Ş Vİ NE PREDSTAVLAYETE KAK MNE POMOGLİ.

[kozzy]

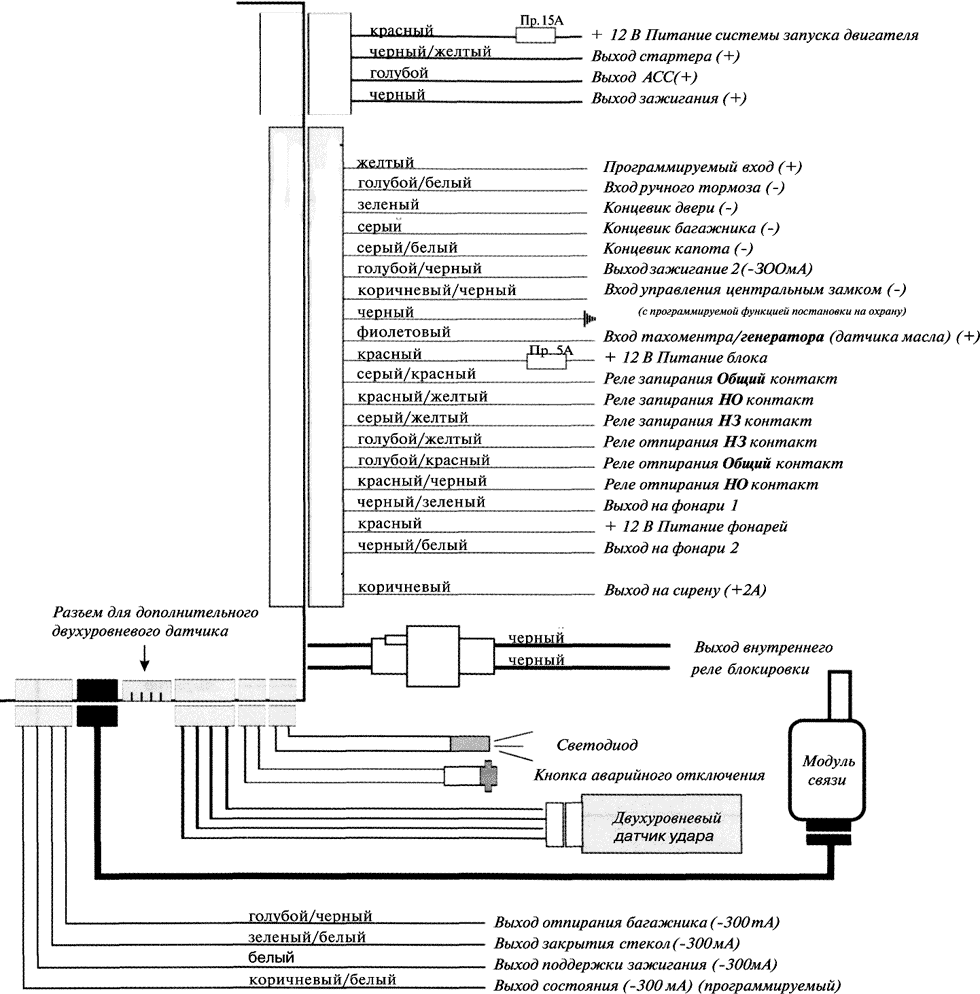

В инструкции по установке есть "назначение проводов" с распиновкой, стр.5 по англ. и стр.15 по русски

и кстати, штекер от блока питания компа на мамку подходит для 1,9R, с единственным отличием, что он 20пиновый. Т.е. придется подпаять только 2 провода
