Распиновка радиомодуля Tomahawk 9020


Этот форум закрыт, вы не можете писать новые сообщения и редактировать старые.   Эта тема закрыта, вы не можете писать ответы и редактировать сообщения.    Список форумов AutoSet.ru : форумы по автосигнализациям -> Установка автосигнализаций - проблемы и неисправности

Автор Сообщение
Dimoni
Советник


Зарегистрирован: 29.04.2009
Сообщения: 199


Статус: Вне форума
Сообщение29.04.2009 09:12    Распиновка радиомодуля Tomahawk 9020 [цитировать]
Подскажите пожалуйста распиновку радиомодуля Tomahawk 9020, родного нету, хочу подцепить от другой сигналки
Вернуться к началу [профиль] [л.с.]
Грин /АвтоСет/
Тех.поддержка АвтоСет


Зарегистрирован: 13.07.2004
Сообщения: 4139
Откуда: АвтоСет Москва

Статус: Вне форума
Сообщение29.04.2009 11:51     [цитировать]
Разъем передатчика слева на право.
+5в питание приемника
выход приемника
масса
вход питания передатчика
_________________
...Электрик от пассатижей недалеко падает!
народная мудрость Улыбаюсь

Посмотрим, подумаем... возможно поможем Подмигивающий.
Вернуться к началу [профиль] [л.с.]
Dimoni
Советник


Зарегистрирован: 29.04.2009
Сообщения: 199


Статус: Вне форума
Сообщение30.04.2009 17:26     [цитировать]
Грин /АвтоСет/ писал(а):
Разъем передатчика слева на право.
+5в питание приемника
выход приемника
масса
вход питания передатчика

Это распин разьема в блоке сиги? Последний наверно просто вход передатчика, а не вход питания передатчика!
Вернуться к началу [профиль] [л.с.]
pisto
Эксперт


Зарегистрирован: 14.12.2006
Сообщения: 1863


Статус: Вне форума
Сообщение30.04.2009 19:58     [цитировать]
Dimoni писал(а):
Грин /АвтоСет/ писал(а):
Разъем передатчика слева на право.
+5в питание приемника
выход приемника
масса
вход питания передатчика

Это распин разьема в блоке сиги? Последний наверно просто вход передатчика, а не вход питания передатчика!


Да тут хоть как назови т.к. постоянного питания на передатчике нет.Код из нулей и едениц формируется именно манипуляцией питающего напряжения.
Вернуться к началу [профиль] [л.с.]
Dimoni
Советник


Зарегистрирован: 29.04.2009
Сообщения: 199


Статус: Вне форума
Сообщение10.06.2009 20:17     [цитировать]
А кто знает распин 5ти контактного модуля, с кнопкой CALL который и светодиодом????
Вернуться к началу [профиль] [л.с.]
Dimoni
Советник


Зарегистрирован: 29.04.2009
Сообщения: 199


Статус: Вне форума
Сообщение10.06.2009 20:23     [цитировать]
Это как я понимаю (с кнопкой CALL от 9010 модуль) подойдет ли он на 9020/9030 ???
Вернуться к началу [профиль] [л.с.]
Dimoni
Советник


Зарегистрирован: 29.04.2009
Сообщения: 199


Статус: Вне форума
Сообщение11.06.2009 04:36     [цитировать]
а ?
Вернуться к началу [профиль] [л.с.]
Грин /АвтоСет/
Тех.поддержка АвтоСет


Зарегистрирован: 13.07.2004
Сообщения: 4139
Откуда: АвтоСет Москва

Статус: Вне форума
Сообщение11.06.2009 12:14     [цитировать]
Распиновку давал как и просил, радиомодуля
5 контактный модуль слева на право
+5в
вых приемника
масса
питание передатчика
кнопка вызова и термодатчик
_________________
...Электрик от пассатижей недалеко падает!
народная мудрость Улыбаюсь

Посмотрим, подумаем... возможно поможем Подмигивающий.
Вернуться к началу [профиль] [л.с.]
Dimoni
Советник


Зарегистрирован: 29.04.2009
Сообщения: 199


Статус: Вне форума
Сообщение13.06.2009 18:57    у меня не так [цитировать]
кнопка вызова звонится на 4 выводе а не на пятом!
Вернуться к началу [профиль] [л.с.]
pisto
Эксперт


Зарегистрирован: 14.12.2006
Сообщения: 1863


Статус: Вне форума
Сообщение13.06.2009 19:18     [цитировать]
От 9010(9000) на замену 9020(9030) только с переделками.
Вернуться к началу [профиль] [л.с.]
Dimoni
Советник


Зарегистрирован: 29.04.2009
Сообщения: 199


Статус: Вне форума
Сообщение13.06.2009 20:46     [цитировать]
от 9010 насколько я понял от 12В питается. Может кто-нибудь точную распиновку написать???
Вернуться к началу [профиль] [л.с.]
Andru
Студент


Зарегистрирован: 23.08.2005
Сообщения: 6
Откуда: Камчатка

Статус: Вне форума
Сообщение15.06.2009 10:58     [цитировать]
1. питание 12В
2. вход/выход данных
3. масса
4. кнопка CALL (при нажатии 0)
5. ???

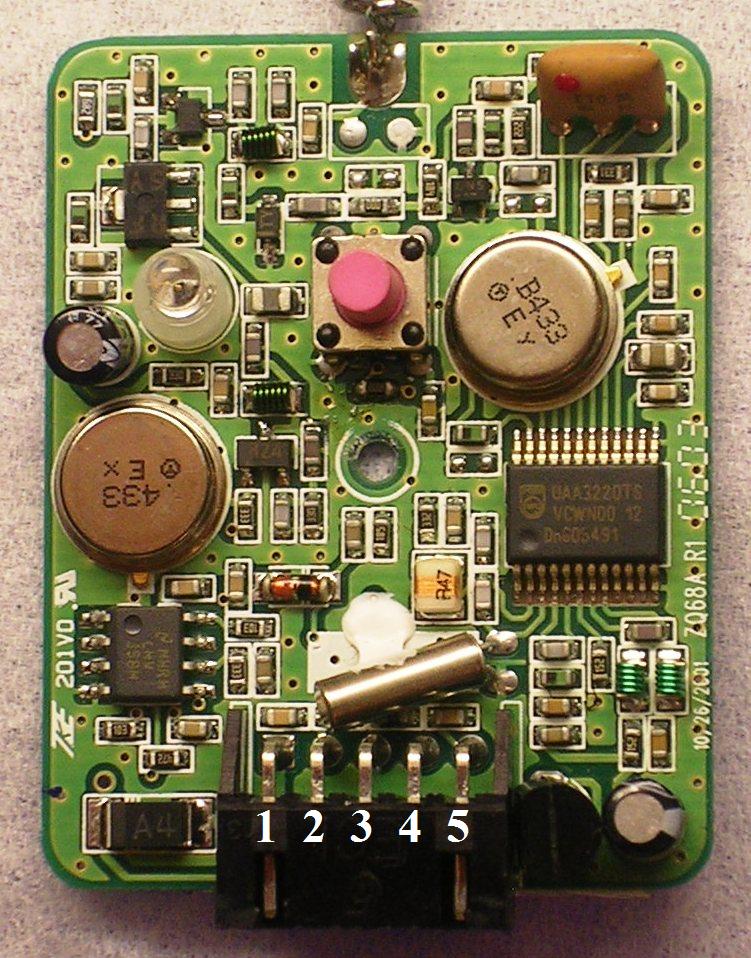

Модуль такой?

 Описание:

Скачать
 Имя файла:  Tomahawk.JPG
 Размер файла:  169.52 KB
 Скачано:  3710 раз(а)
Вернуться к началу [профиль] [л.с.]
Грин /АвтоСет/
Тех.поддержка АвтоСет


Зарегистрирован: 13.07.2004
Сообщения: 4139
Откуда: АвтоСет Москва

Статус: Вне форума
Сообщение15.06.2009 14:45     [цитировать]
Dimoni писал(а):
кнопка вызова звонится на 4 выводе а не на пятом!

Написал все правильно!
Эта распиновка У Ценмаса, Леопарда, Старлайна и Томагавка с питанием на приемник +5в из блока.
На фотке приемопередатчик с внутренним стабилизатором на 5в.
Этот не подойдет к 9020, слишком много переделывать.
_________________
...Электрик от пассатижей недалеко падает!
народная мудрость Улыбаюсь

Посмотрим, подумаем... возможно поможем Подмигивающий.
Вернуться к началу [профиль] [л.с.]
formatbios
Студент


Зарегистрирован: 08.07.2009
Сообщения: 8
Откуда: Биробиджан

Статус: Вне форума
Сообщение08.07.2009 16:58     [цитировать]
Подскажите чем реально можно заменить приемопередатчик Tomahawk 9030? Он идет 5 ти контактный, без кнопки call. Сгорел стабилизатор напряжения. Пробовал перепаивать стабилизатор от неработающей антенны star line - не помогло.
_________________
Сергей
Вернуться к началу [профиль] [л.с.]
Грин /АвтоСет/
Тех.поддержка АвтоСет


Зарегистрирован: 13.07.2004
Сообщения: 4139
Откуда: АвтоСет Москва

Статус: Вне форума
Сообщение08.07.2009 17:14     [цитировать]
formatbios
Должен подойти от Ценмакса, Старлайна с 5 контактным разъемом.
_________________
...Электрик от пассатижей недалеко падает!
народная мудрость Улыбаюсь

Посмотрим, подумаем... возможно поможем Подмигивающий.
Вернуться к началу [профиль] [л.с.]
