Добрый день!
Вопрос для гуру подготовил:
Как можно реализовать двухшаговое открытие дверей на Dodge Caravan 2005? Т.е. как сейчас со штатного брелка в начале левая сторона открывается, а со второго клацканья правая и дверь багажника.
Caravan со штатным цз.

[Кулибин]

На розовый провод на BCM подать минус, через 2000 Ом, первый импульс - водительская дверь, второй - все остальные.

[BANZAI]

Thanks!

[BANZAI]

[Кулибин]

Млин!? Да 3я фиха, 21ый контакт...фиолетовый.....мож фиолетово какой-то!? У мну именно на этом проводе работало открытие водительской, затем всех остальных!?

[BANZAI]

Кулибин Не... Не хотит.... 21 пин это с кнопки цз на водит двери идет. Наврятли что с него еще можно выудить. Может чето в самой машине программируется?...
Наверно, всеже релюшка нужна. По схеме нашел, что за Unlock водительской двери в ответе C2pin28 TN/LG(по-ходу, бежевый/светло-зеленый), а левой слайдинговой двери C2pin20 TN/OR(бежевый/оранжевый).

[Кулибин]

BANZAI
Может отрезать привод вод двери и сделать его отдельно...например...
Ну как в инструкции старлайна описано двушаговое открытие......

[BANZAI]

А если это так реализовать?
Не вкурсе, что надо посылать на C2pin28 (unlock водит двери)? + или - ? Если +, то без второй релюшки не выкрутиться?

"Рвать" C2pin28 не хотелось бы, т.к. в этом случае он на кнопку с машины реагировать не будет.

[BANZAI]

Всетаки управляется плюсом...
Я накидал две схемки. Какую будет более правильно использовать?. В принципе, вариант с одним реле более прост, НО там при втором шаге на unlock водит двери "плюс" будет приходить одновременно с двух разных мест - с сиги и с BCM. Такое допускается?

[Вова К.]

Ребята, извините за вторжение, но молчать нету больше сил...
По первой схеме-ерунда полная, работать не будет (анализ управления реле-1) + КЗ на проводе привода.
По второй схеме на водит. приводе будет так же КЗ, а реле вообще не сработает, как и в первом случае, т.к. доп. канал пустой (без массы в свободном положении)
Кулибин правильно сказал, рвём провод водит. привода на открывание 5-ти конт. реле и управляем им от сигналки обычным открытием, а остальными дверями управляем доп. каналом через 2000Ом на ВСМ.

[BANZAI]

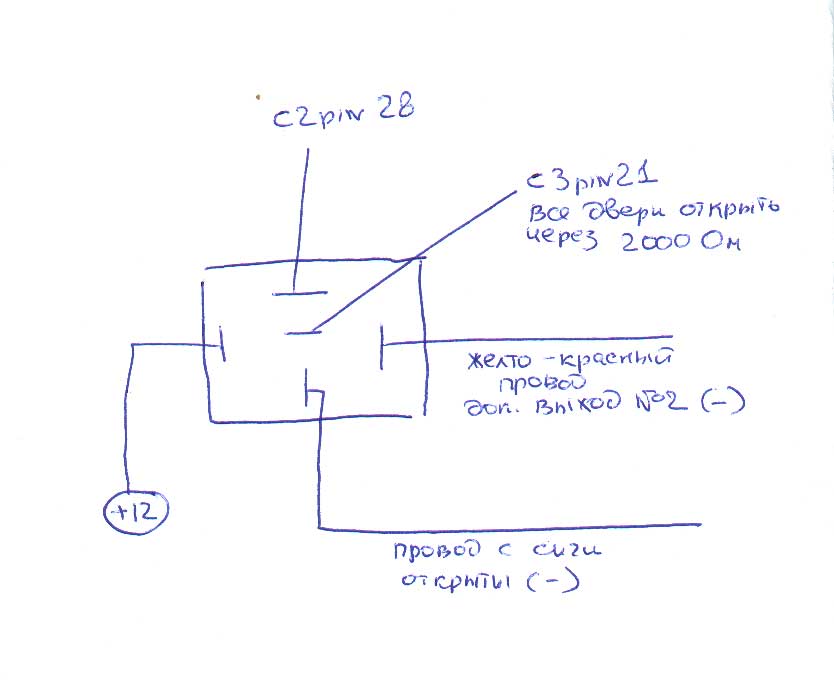

Вова К. да, на рисунке "left-front-door-unlock.jpg" я опять ошибся надо поменять местами С3pin21 и С2pin28, но там на выходе будет минус - его еще надо заменить на плюс как выяснилось.... В общем эту схему в урну.

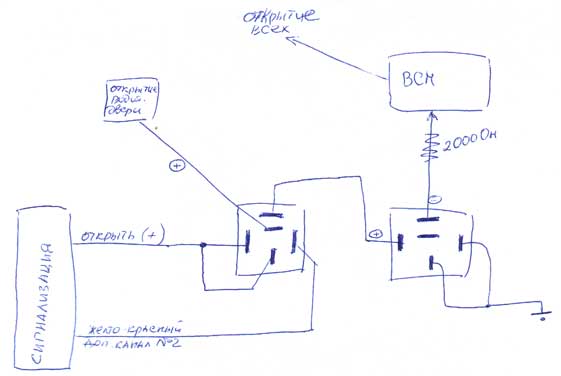

В рисунках "2" и "1" высасываем с сигналки плюс на открытие.... Почему будет замыкание?

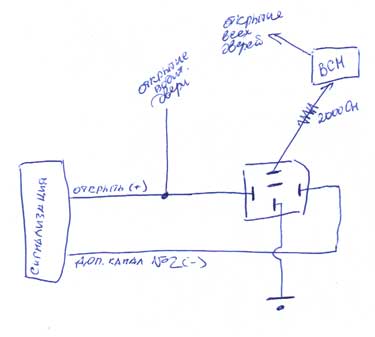

Например в "1" алгоритм такой: Сигнал открытие(+) -> идет плюс на водит дверь(открывает ее), доходит до реле и осанавливается....

после опервой команды открыть активизируется доп канал #2 релюшка будет срабатывать и при повторном посыле плюса, релюшка его переворачивается в "-" и отправляет на BCM через 2000 ОМ, далее BCM работает в штатном режиме и сам отсылает на все двери плюсовые(!!!) сигналы для открытия в т.ч. и повторно на водительскую.

В этом случае может быть задержка срабатывание реле и обработки синала в BCM и таким образом может податься два положительных импульса на unlock водит двери - один от сигналки, второй от BCM. По схеме "2" этот второй импульс исключается.

Вова К. с сигналки на открытие я пущу "плюс", а не "минус"... Или я с принципом работы реле не разобрался? НЗ это средний и нижний контакт, а НР это верхний и нижний контакты?

[Вова К.]

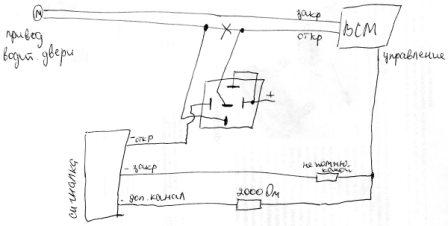

Предлагаю так

[BANZAI]

Спасибо! Оказалось все проще... Я неправильно представлял как работает этот доп канал.
Thx again!

[BANZAI]

[Вова К.]

Бодик и так ограждён. Если внимательно посмотреть, то плюс пойдёт в другую от бодика сторону (в мотор двери) Там же разрыв провода.
Если бы я дал схему с заведомым КЗ, то будьте уверены, другие участники форума уже давно закидали бы меня шапками
