[Alien77]

Попытка подобрать более интересную камеру по сравнению с вариантами моделей, предложенными производителем, увенчалась успехом.
Итак, СВК-005 отлично работает с моделью Logitech QuickCam Pro 9000. В ней также имеется оптика Carl Zeiss с автофокусировкой и регулировкой чувствительности в зависимости от условий освещенности. А главное - камера изящная и миниатюрная, выглядит потрясающе по сравнению с предложенными вариантами.
Ниже рассказываю о собственном методе установки в Ford Focus 2 комплекта камеры Logitech QuickCam Pro 9000 и СВК-005.

Без снятия торпедо, без сверления отверстий и при этом абсолютно без видимых проводов. Установка видеорегистратора - в бардачке. Чем запастись дополнительно прийдется - это купить (или найти) USB-удлинитель 50 см.

1. Камера из упаковки выглядит так.



2. Базовое крепление камеры (нога) легко снимается откручиванием нескольких крепежных мелких саморезов (саморезы сохраните, пригодятся в дальнейшем, крепление можно выбросить).



3. Металлические ушки, оставшиеся после снятия пластиковой ноги, на камере вращаются и жестко держатся - это позволит нам в дальнейшем задавать угол наклона.



4. Заранее вооружаемся инструментом:
- набор отверток для точных работ
- собранные в кучку саморезы от ранее снятой ноги
- сверло диаметром 1,6 мм
- дрель
- небольшие плоскогубцы
- маленькие кусачки



5. Снимаем салонное зеркало и дома в спокойной обстановке крепим на ногу зеркала камеру. Примеряем сначала местоположение для крепления камеры так, чтобы крайние размеры металических ножек по ширине совпадали с размером ноги зеркала.



6. При помощи кусачек и плоскогубцев проворачиваем каждую металлическую ножку камеры вокруг оси на 90 градусов. Металл хороший, признаков на слом не было.



7. Подставляем камеру с ножками к зеркалу, примеряемся, готовим дрель со сверлом 1,6 мм.



8. Намечаем сверлом на низких оборотах прямо через отверстия ножек камеры точки сверления. Убираем камеру и четко перпендикулярно просверливаем отверстия с обеих сторон крепления зеркала.



9. В результате получаем почти невидимые отверстия, которые в случае ошибки выбора места крепления практически будут незаметны.
Крепим камеру теми же мелкими саморезами, которыми была прикреплена изначально заводская пластиковая нога.



10. Устанавливаем зеркало и камеру в салон автомобиля.



11. Прокладываем USB шнур камеры сначала за потолочной обшивкой, после снимаем пластиковый кожух на передней правой стойке (без специальных причиндалов - пальцами с защелок довольно легко отщелкивается), за кожухом предусмотрены скобы для крепления проводки, туда и прокладываем кабель. Ведем его вниз до уровня бардачка. Ставим кожух стойки на место.



12. У бардачка справа также находится кожух, который не менее лего снимается движением на себя.



13. Открываем бардачок и в зоне установки лампочки освещения бардачкового пространства легко обнаружить сквозное отверстие, проходящее мимо лампочки. Вставляем в это отверстие удлинитель USB 50 см. и проталкиваем вправо. Конец провода появляется со стороны снятого кожуха. Спасибо Ford за грамотно-предусмотренные каналы для прокладки коммуникаций.



14. Соединяем USB удлинитель и коннектор камеры, складываем провод в правом отсеке, который в конце установки закроется кожухом.



(пока кожух не торопитесь ставить на место, здесь же позже пойдет провод питания)



15. С видео-коммуникацией разобрались. На очереди прокладка провода питания от гнезда прикуривателя к видеорегистратору. Здесь все еще проще. Провод от вилки прикуривателя легко прокладывается за обшивкой центрального тоннеля. Крышка под ручкой переключения передач снимается также легко, как и все предыдущие панели - лишь поддеть отверткой. За обшивкой провод проводим до правого отсека бардачка (см. п. 12).



Далее идет подключение разъема питания к СВК-005 и соединение проводов за пределами бардачка проводим по принципу уже ранее проделанному с USB. Длинны идущего в комплекте шнура питания не хватает, поэтому наращиваем его дополнительным куском провода соединением через обычную электрическую колодку.



В результате - миниатюрная камера без видимых проводов и удобным доступом к видеорегистратору.



Ксати, камера показывает свою активность красным неярким кругом на корпусе, очень красиво.



Надеюсь, опыт будет и другим полезен.

На весь процесс ушло около 3 часов (с учетом имевшихся под рукой инструментов и дополнительных проводов).

P.S. Спасибо Игорю из АвтоСет за оперативную замену видеорегистратора на правильный

[Xpert]

Маленькое уточнение - удлинитель нужен хороший, экранированный, иначе регистратор может с ним не заработать. Поэтому настоятельно рекомендуется все опробовать перед сборкой.

В остальном - превосходный отчет, спасибо!

[Игорь /АвтоСет/]

Супер отчет, лучше не придумать, спасибо огромное за работу!

[Alien77]

[Игорь /АвтоСет/]

Alien77 в качестве благодарности я вам оформил допуск в наш профи клуб, со всеми вытекающими , надеюсь пригодится!

[SergeySV]

Ой, а какже Вы питание СВК к прикуривателю подключили?! У меня у самого FF2. Главное отличие в принципе питания прикуривателя в FF2 от других машин заключается в том, что FF2 питание на прикуриватель подается даже если машина не заведена, даже в инструкции об этом написано.
Причем у Focus'а есть еще энергосберагающий режим, который через 30мин после выключения машины отключает: магнитолу, свет в салоне и т.д. Но даже он не отключает прикуриватель. Таким образом Вы можете посадить аккумулятор.

Я один раз как-то забыл отключить СВК от прикуривателя. И у меня всю ночь машина простояла с включенной сигналкой и работающим СВК. Повезло, аккумулятор выдержал такие издевательства, но заводилась машина с неохотой

P.S. пользуюсь случаем, хотел обратиться к спецам из АВТО-сета. Что-то у меня СВК-005 через 4 месяца работы перестал на карточку что-либо писать. Пробовал две разные SD карточку и одну флешку. Камеры тоже разные пробовал. Щас СВК-005 лежит дома, в идеальных условиях, питается от блока питания на 12В. После включения долго горит красная лампочка, потом быстро гаснет и все повторяется. После остановки и извлечения карточки вижу, что на ней не создана даже директория VIDEO. Хотелось бы чтобы Вы на него взглянули, куда его поднести?

[SergeySV]

Забыл совсем. Я же про питаяние хотел еще дописать.
Когда я для себя изучал вопрос про подключения СВК в FF2, то пришел к выводу, что проще всего подключить к сигнальным проводам магнитолы.
Сигнальные провода потому, что магнитола узнает по этим проводам, что машина заведена, а основное питание подается по другим проводам, которые заведены на аккумулятор. Из-за того что они сигнальные, они не очень толстые, но по идее 500мА выдержать должны.
Или совсем надежный способ - подключать через реле, которое будет включаться от сигнальных проводов магнитолы.

[pisto]

Поскольку СВК это автодевайс,было бы логично сделать в нем вход зажигания.Что бы люди не парились с проблемами пдключения и энергосбережения.

[Alien77]

[Игорь /АвтоСет/]

[SergeySV]

А понял, на работе фотки с Вашего сайта блокируются, поэтому не видел, а по тексту понял по другому.
А машина у меня тоже была на гарантии (пару месяцев назад прошли 2 года). Но это не помешало мне поставить сразу же сигнализацию в Авто-сете (и самому вкрячить ксенон в адаптивные фары). Как ставят сигнализации у дилеров я хорошо знаю. Я бы на месте Форда после установки сигнализации у дилера сразу же снимал машину с гарантии

P.S. последний прикол из этой серии. Забирали в эту субботу фокус для сестры. Сигналку она решила ставить Locus. Ее по факту ставят только у дилеров. Цена на утановку заооблачная, хотя она максимально адаптированная для фокусов и си-максов и установка должна быть проще. Но фиг с ними. Сестре так было проще и спокойнее. Забираем машину. Спрашиваю - где кнопка, которая секретная? Менеджер заявляет - кнопки нет, система полностью работает через штатный пульт, кнопка ей поэтому не нужна. Я говорю - а если я обе метки потеряю, то что тогда делать? Менеджер задумался. Пошел посовещался с другим менеджером, который на ДОПах сидит. Опять говорят - что Вы, никаких кнопок нет. Ладно говорю, разберемся. Пошли пока оформлять документы. Через полчаса менеджер прибегает обратно уже от установщиков с радостной вестью - Есть все-таки кнопка. Она под кожухом (у Вас на картинке 14 этот кожух хорошо виден) спрятана. Опупеть. Вот теперь думаю. В Мейджере так скрытно ставять кнопки, что дажи сами менеджеры не знают об этом. Или просто я первый кто про эту кнопку у них спросил


Игорь /АвтоСет/: понял, позвоню.

[Goodwin]

Хороший отчет! Единственное, что мне не очень понравилось, так это гирлянда из проводов, которые всегда на виду и мешают, стоит открыть бардачок.

У меня тоже ФФ2, и в первоначальном варианте инсталляции я пошел практически тем же путем, установив девайс в бардачок. Но потом пришлось отказаться от этого варианта и реализовать другой.

Единственное, до чего я не догадался сделать дабы облегчить себе работу, я не догадался снять салонное зеркало. И долго думал, как свою камеру прицепить к нему. Потом просто взял два черных пластиковых хомута и притянул камеру к ножке зеркала. Получилось просто, достаточно надежно и почти незаметно. При этом возможность слегка менять наклон осталась, что позволило мне потом подобрать угол наклона для наилучшего вида с камеры.

Первоначально я тоже поместил коробочку СВК-002 в бардачок. Только провода протягивал через заднюю стенку вынимающегося бардачка, благо у меня нет опции подачи в него холодного воздуха и круглое отверстие для этого осталось свободным. При этом закрепил намертво сам девайс на боковой стенке бардачка, притянув его еще парой стрепов через проколотые в стенке бардачка отверстия. Но в процессе эксплуатации место установки прибора пришлось менять. Все из-за того, что для того чтобы убедиться, что прибор включился и запись пошла, приходилось открывать бардачок и заглядывать в него. В конечном итоге после долгих размышлений приклеил коробочку на двусторонний скотч с сильной фиксацией на нижнюю часть торпедо между рулевой колонкой и центральной консолью. И ногой его не задеваю, и видно светодиод хорошо, и доступ к задней части с гнездами под флешки достаточно свободный.

Кстати, из-за переноса места расположения девайса пришлось переложить удлинитель USB, пустив его по левой боковой стойке. Пришлось еще поизгаляться, чтобы аккуратно проложить его к коробочке и чтобы провод не свисал и не задевал за вращающийся вал рулевой колонки.

И последнее. Питание взял с проводов, идущих на магнитолу. Для этого пришлось отрезать от идущего в комплекте с прибором шнура питания штеккер в прикуриватель, вытащить магнитолу и врезаться к двум проводам. С последним вообще никаких проблем не было, благо сам всю музыку ставил, начиная с прокладки всей проводки, как силовой, так и аудио, в том числе в двери, и заканчивая установкой усилков и головного устройства. Зато теперь у меня и гнездо прикуривателя свободно, и прибор включается с поворотом ключа и выключается, когда ключ из замка зажигания вынимаю.

Если кому интересно, могу сделать на досуге несколько фото, чтобы проиллюстрировать свой рассказ. Правда, разбирать для этого уже ничего не буду, лениво .

[SergeySV]

Поменял microSD карту на более быструю, теперь вроде бы пишет без проблем. Посмотрим как дальше себя будет вести.

Насчет установки в FF2. Воспользовался советом по установке автора топика и пробросил провода в бардачок через боковую заглушку и дырку под лампочку. Токо камера у меня прикреплена к лобовому через присоску (от старой держалки КПК осталось). Потому как салонное зеркало заднего вида затемняющееся с датчиками света и датчиком дождя. Его уже не снимешь. Мало того, датчик дождя по центру сверху большую область перекрывает, так что придется что-то свое придумывать.

[SergeySV]

Мой вариант установки СВК-005 на Focus2.
Основное отличие - у меня стоит датчик дождя и затемняющееся зеркало заднего вида.

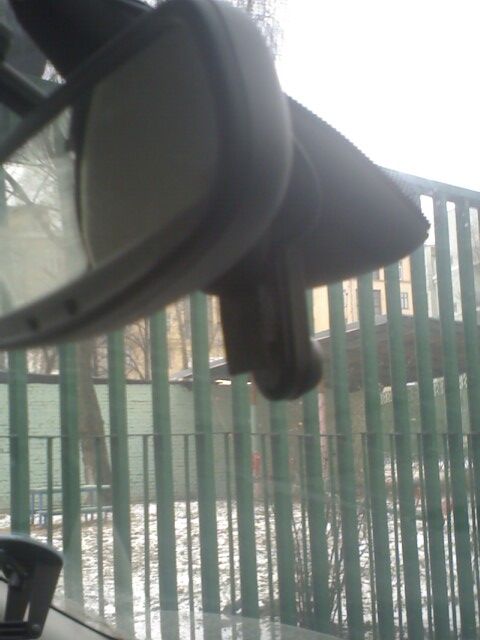

1. Крепление камеры Logitech QuickCam Pro 9000 было сделано через полоску жести, предварительно покрашенную из балончика в черный цвет. К полоске был приклеена суперклеем камера, а другой конец полоски жести приклеен к пластмассовому кожуху.

[SergeySV]

Камера может наклоняться верх/вниз за счет своего родного крепежа. А также можно гнуть жестяную пластинку в любую удобную сторону.

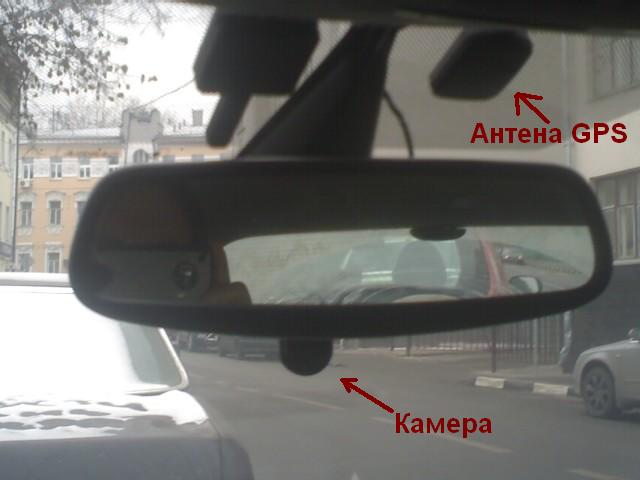

Фотки 2
