| Автор |
Сообщение |
Авача
Студент
Зарегистрирован: 26.10.2008
Сообщения: 5
Статус: Вне форума
|
 26.10.2008 11:45 Вопрос к профессионалам |
[цитировать] |
|
Господа установщики!
Прошу помощи.
Хочу установить на свою Toyota-RAV4 охранную систему, состоящую из MS 600Light + Agent 3 + MS-A3.
Подскажите, как правильно подключить эти блоки к авто, чтобы они не влияли друг на друга?
Дело в том, что некоторые выходы этих блоков подключаются к общим точкам эл. схемы машины.
А именно:
1. ТАХОМЕТР - Agent 3 + MS-A3;
2. ЗАЖИГАНИЕ 15(1) - MS 600Light + Agent 3 + MS-A3;
3. Лампы поворотов - MS 600Light + Agent 3;
4. Двери (-) - MS 600Light + Agent 3;
5. Концевик капота - MS 600Light + Agent 3;
6. Сирена + Автоном. сирена - MS 600Light + Agent 3.
По 3-6 пунктам предполагаю, что нужно использовать развязывающие диоды. Но вот по 2 пункту (ЗАЖИГАНИЕ 15(1)) - сомневаюсь.
А по поводу 1 пункта (ТАХОМЕТР) вообще не знаю, что делать. На этом же выводе,если не ошибаюсь, переменка. И следовательно диоды использовать, видимо, нельзя? Или я ошибаюсь.
Буду благодарен за обстаятельный ответ.
С уважением, Станислав.
|
|
| Вернуться к началу |
[профиль] [л.с.] |
 |
Авача
Студент
Зарегистрирован: 26.10.2008
Сообщения: 5
Статус: Вне форума
|
| 27.10.2008 13:06 |
[цитировать] |
|
А в ответ, тишина...
Может я что-то ни то спросил
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
Грин /АвтоСет/
Тех.поддержка АвтоСет
Зарегистрирован: 13.07.2004
Сообщения: 4139
Откуда: АвтоСет Москва
Статус: Вне форума
|
| 27.10.2008 14:04 |
[цитировать] |
|
Лучше спросить на Угона Нет.
Там пиарят данные бренды  .
А по пунктам, я думаю так.
1. Сигналы можно брать из разных мест авто если есть такая возможность! В противном случае подключать паралельно, должно работать.
2.У Сигналки вход зажигания, а у блока запуска выход!
Так что влияния не должно быть. От Агента можно отключать зажигание на период запуска, но возможно это не понадобится, т.к. все приборы общаются по LAN.
По остальным пунктам Вы правы.
_________________
...Электрик от пассатижей недалеко падает!
народная мудрость
Посмотрим, подумаем... возможно поможем  . |
|
| Вернуться к началу |
[профиль] [л.с.] |
|
Авача
Студент
Зарегистрирован: 26.10.2008
Сообщения: 5
Статус: Вне форума
|
| 27.10.2008 14:50 |
[цитировать] |
|
| Грин /АвтоСет/ писал(а): | Лучше спросить на Угона Нет.
Там пиарят данные бренды .
А по пунктам, я думаю так.
1. Сигналы можно брать из разных мест авто если есть такая возможность! В противном случае подключать паралельно, должно работать.
2.У Сигналки вход зажигания, а у блока запуска выход!
Так что влияния не должно быть. От Агента можно отключать зажигание на период запуска, но возможно это не понадобится, т.к. все приборы общаются по LAN.
По остальным пунктам Вы правы. |
Спасибо за ответ.
В "угона нет" обращался, но там молчат.
С зажиганием совсем запутался. Что и где перерезать в замке и куда потом подключать выводы зажигания теперь вообще стало непонятно.
Агенту ведь тоже зажигание необходимо.
В родных мануалах ничего об этом не сказано
Вот если бы, рисуночек небольшой
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
Грин /АвтоСет/
Тех.поддержка АвтоСет
Зарегистрирован: 13.07.2004
Сообщения: 4139
Откуда: АвтоСет Москва
Статус: Вне форума
|
| 27.10.2008 16:14 |
[цитировать] |
|
| Авача писал(а): | | В родных мануалах ничего об этом не сказано |
Это точно, в них сам черт ногу сломит.
Что конкретно не понятно?
_________________
...Электрик от пассатижей недалеко падает!
народная мудрость
Посмотрим, подумаем... возможно поможем . |
|
| Вернуться к началу |
[профиль] [л.с.] |
|
pisto
Эксперт
Зарегистрирован: 14.12.2006
Сообщения: 1863
Статус: Вне форума
|
| 27.10.2008 20:49 |
[цитировать] |
|
Теоретически входы устройств должны быть высокоомными,поэтому при одновременном подключении 2-х входов, не будет взаимного влияния,а так же влияния на исходный сигнал.Поэтому п1,п4,п5 можно включать без развязки.
п2-надо смотреть схемы.
п3-думаю тоже можно без развязки,если каждый имеет по два выхода:левый и правый борта.
п6-диодная развязка.
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
Авача
Студент
Зарегистрирован: 26.10.2008
Сообщения: 5
Статус: Вне форума
|
| 28.10.2008 00:55 |
[цитировать] |
|
Господа. Благодарю за терпение.

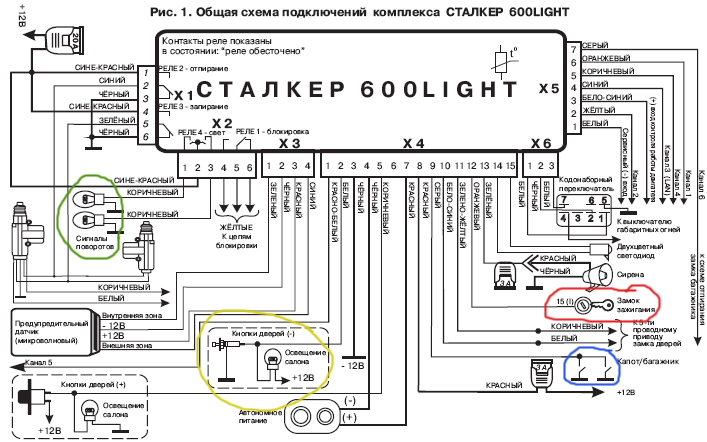

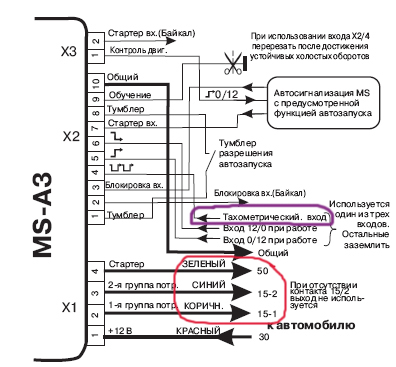

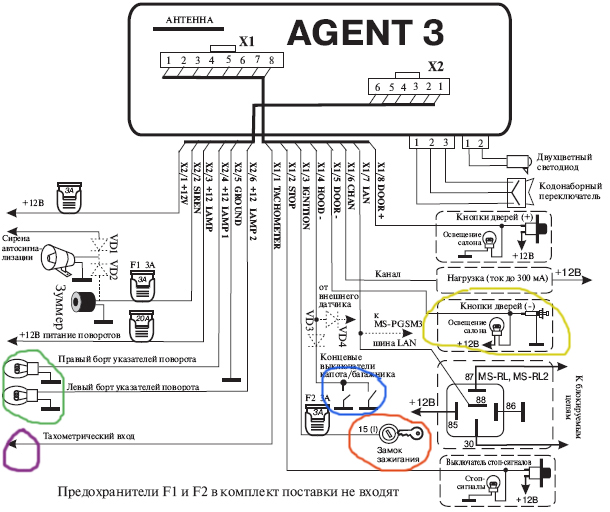

Для наглядности выкладываю схемы.
И, если не трудно, прошу подсказать, как связать вместе концы объведенные одним цветом. Где нужны диоды а где нет?
| Описание: |
|
| Размер файла: |
135.24 KB |
| Просмотрено: |
1047 раз(а) |
|
| Описание: |
|
| Размер файла: |
69.58 KB |
| Просмотрено: |
1036 раз(а) |
|
| Описание: |
|
| Размер файла: |
162.4 KB |
| Просмотрено: |
1047 раз(а) |
|
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
Авача
Студент
Зарегистрирован: 26.10.2008
Сообщения: 5
Статус: Вне форума
|
| 01.11.2008 15:08 |
[цитировать] |
|
| Грин /АвтоСет/ писал(а): | | Авача писал(а): | | В родных мануалах ничего об этом не сказано |
Это точно, в них сам черт ногу сломит.
Что конкретно не понятно? |
Есть вопрос по сигналам поворота. Подключил сигналку, раздельно на каждый борт, через два диода (3А каждый т.е. 6А на борт), все работает но диоды сильно греются. Может обойтись без диодов, но тогда АГЕНТ3 и MS 600 будут подключены вместе на лампы поворота. Будет ли взаимное влияние?
На замке зажигания у меня шесть проводов (Toyota):
1. Постоянно "+12" - белый; черный с красной полосой.(два провода)
2. В положении "ON" "+12" - черный; черный с желтой полосой.(два провода)
3. В положении "АСС" и "ON" "+12" - синий с красной полосой.
4. "Стартер" - красный.
Кажется так.
Если не трудно, подскажите какой куда провод вешать, и что перерезать.
Спасибо.
|
|
