Помогите с распиновкой контактов


Этот форум закрыт, вы не можете писать новые сообщения и редактировать старые.   Эта тема закрыта, вы не можете писать ответы и редактировать сообщения.    Список форумов AutoSet.ru : форумы по автосигнализациям -> Установка автосигнализаций - проблемы и неисправности

Автор Сообщение
dmitriynet
Студент


Зарегистрирован: 14.06.2008
Сообщения: 14


Статус: Вне форума
Сообщение14.06.2008 00:20    Помогите с распиновкой контактов [цитировать]
К сигналке нет инструкции, фирма и модель мне не известная, досталась нашару ENKOM XL-100. Плата очень похожа на Pandora RX-100. Распиновка контактов, похоже другая! Прозвонкой нашел общую массу (на рис. маркером стоит), помогите пожалуйста с распиновкой или найти хотябы плюс, нехочется все это закоротить Офигевший

 Описание:

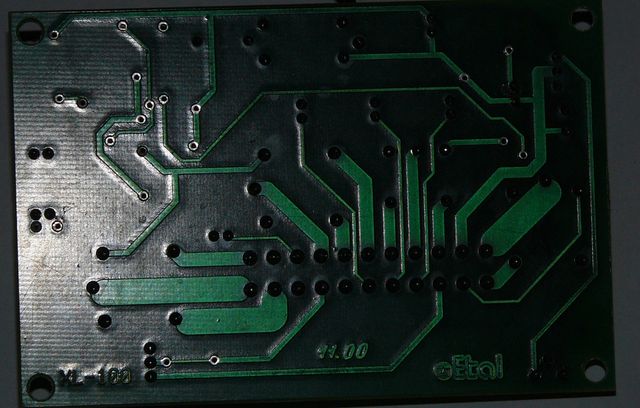

обратная сторона
 Размер файла:  60.61 KB
 Просмотрено:  1002 раз(а)

 Описание:

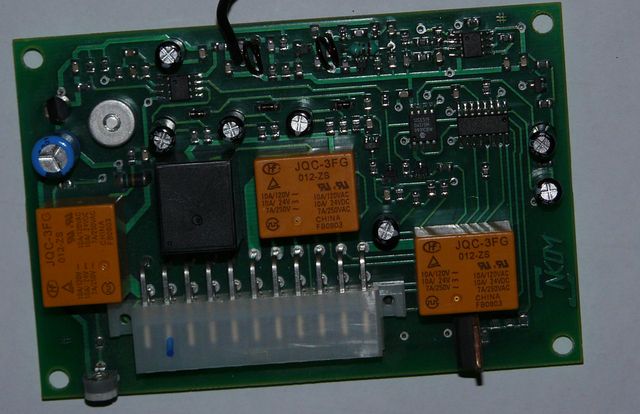

вид сверху
 Размер файла:  61.26 KB
 Просмотрено:  1003 раз(а)

Вернуться к началу [профиль] [л.с.]
zdv7
Эксперт


Зарегистрирован: 26.03.2008
Сообщения: 307
Откуда: Кузнецк-на-Томи

Статус: Вне форума
Сообщение14.06.2008 05:27     [цитировать]
Можно попробовать опознать по брелку, например на vovik8.ru
Вернуться к началу [профиль] [л.с.]
Sergunja
Эксперт


Зарегистрирован: 15.05.2007
Сообщения: 568


Статус: Вне форума
Сообщение14.06.2008 10:23     [цитировать]
плюс должен приходить на синий кондёр, оттуда через 78L05 уже идет 5 вольт дальше
может еще подаваться один плюс на реле управляющее поворотниками.
Вернуться к началу [профиль] [л.с.]
Sergunja
Эксперт


Зарегистрирован: 15.05.2007
Сообщения: 568


Статус: Вне форума
Сообщение14.06.2008 10:26     [цитировать]
кстати, похоже это итальянка.
Вернуться к началу [профиль] [л.с.]
dmitriynet
Студент


Зарегистрирован: 14.06.2008
Сообщения: 14


Статус: Вне форума
Сообщение15.06.2008 00:31     [цитировать]
на кондер у меня, похоже на миинусовый контакт приходит вся масса, нога звонится на всех микрухах. + пока не нашел Плачууу
Вернуться к началу [профиль] [л.с.]
Грин /АвтоСет/
Тех.поддержка АвтоСет


Зарегистрирован: 13.07.2004
Сообщения: 4139
Откуда: АвтоСет Москва

Статус: Вне форума
Сообщение16.06.2008 10:37     [цитировать]
+ идет через диод ( слева на плате возле разъема) на синий кондер.
_________________
...Электрик от пассатижей недалеко падает!
народная мудрость Улыбаюсь

Посмотрим, подумаем... возможно поможем Подмигивающий.
Вернуться к началу [профиль] [л.с.]
dmitriynet
Студент


Зарегистрирован: 14.06.2008
Сообщения: 14


Статус: Вне форума
Сообщение18.06.2008 20:52     [цитировать]
Спасибо за помощь, а минус тогда где?
Вернуться к началу [профиль] [л.с.]
dmitriynet
Студент


Зарегистрирован: 14.06.2008
Сообщения: 14


Статус: Вне форума
Сообщение18.06.2008 20:56     [цитировать]
- нашел Улыбаюсь
