в общем вопрос вот в чем, знакомый (у него cenmax st7) попросил сделать поющую магнитолу при вынутом ключе и отключение магнитолы при постановке на охрану. У себя на старлайне А8 уже пару месяцев использую схему на реле с самоподхватом и выход состояния для отключения. На ценмаксе st7 вылезла проблема, выход состояния при постановке на охрану как и положено выдает +12, НО при снятии с охраны выход не подтягивается к массе, и релюха не срабатывает, это схемное решение такое или глюк конкретного экземпляра ?

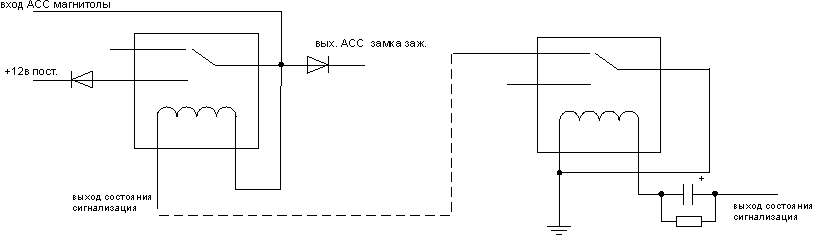

p.s. и как это обойти? думал добавить еще одну релюшку с конденсатором и резистором которая будет "рвать" минус у первой релюхи при появлении +12 на выходе состояния

[Эдуард76]

доброго дня!а если поставить просто 5-ти контактное реле?по моему всё будет гораздо проще.

[akrub]

что сие представляет из себя ?

[pisto]

Диоды в схеме раком нарисованы...
Второе-выход состояния никак не может выдавать 12В.Там просто ключ по схеме открытый колектор.В активном состоянии почти масса.В неактивном бесконечное сопротивление к массе.

[akrub]

диоды не суть, важно как нарисованы, торопился про выход состояния - для примера на старлайне A8 при снятии с охраны относительно +12 есть нормальная земля, что позволяет релюшке включится, и наоборот при постановке на охрану земля исчезает. Почему на ST7 это не работает? другая схематика вывода?

[Грин /АвтоСет/]

У ST7 минус в охране на выходе состояния а у старлайна можно и перепрограмировать его.

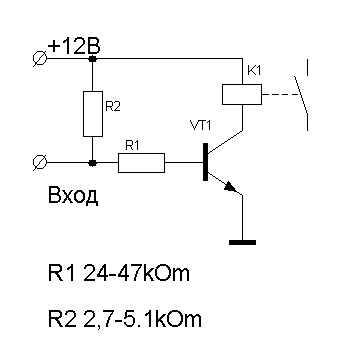

Добавь на выход сигналки транзистор и пару сопротивлений, вот тебе и будет минус при снятой охране.

[pisto]

Вот попрообуй.Верхнее реле,если управление ЦЗ по силе.Нижнее если управление ЦЗ слаботочное,по минусу.

[akrub]

ага а чтобы отключить магнитолу нужно постоянно держать реле включенным чтоли? у меня была мысль использовать сигнал закрытия ЦЗ при постановке, но если мы просто сидим в авто без ключа в замке, магнитола поет, тут захотелось залочить двери и все остались без музыки

[akrub]

[pisto]

Можете не городить огород.Соберите как на схеме,используя нижнее реле.Вывод,который подписан "- к ЦЗ закрытие",подключите на выход состояния ST7.Работает как часы.Проверено.

[akrub]

[pisto]

Ошибаетесь.Второй вывод обмотки реле подключен к выходу управлением усилителя(Remote control).На нем 12в есть только когда магнитола включена.

[Грин /АвтоСет/]

Приблизительно так

[игорек]

клемы 85 и 87 к красному проводу мафона, 30 к желтому проводу мафона, 86 к черно/желтому от сиги. Если на этом выходе 2 рэле то оба через диоды.(Косяк, в том ,что при авто запуске мафон будет включатся)
