 09.03.2008 18:54 CENTURION Xanadu ( установка ) |
[цитировать] |
|
Сигнализация CENTURION Xanadu, Ваз - 21099.
Подскажите пожалуйста, не могу разобраться в некоторых моментах:
1) В инструкции описывают два провода выходящие к замку зажигания для блокировки.
- Оранжевый - Выход блокировки, "-" при включенном режиме охраны.
- Оранжево-белый - Выход блокировки, "-" при выключенном режиме охраны.
На сколько я понял, оранжевый провод это выход блокировки через дополнительное реле на цепь "зажигание - стартер",
при включенной сигнализации. То есть охрана включена - цепь разомкнута.
А вот - Оранжево-белый - провод мне непонятен совсем, что значит блокировка при выключенной сигнализации ?
На сколько я понимаю он предназначен для блокировки цепи зажигания или бензонасоса через дополнительное реле,
когда охрана не включенна !?
2) Для чего необходим желтый провод (85) и диод в этой цепи ? (Вопрос для более полного понимания функционирования цепи, так как с электрикой сталкивался очень редко)
3) Есть ли возможность подключения разрыва цепи "зажигание - стартер" без доп. реле, к примеру как на Tomahawk 9030 ?
| Описание: |

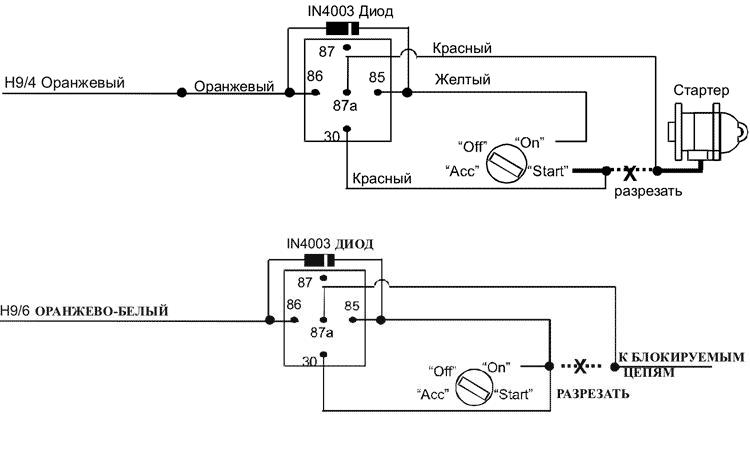

| На рис. схемы из инструкции. |
|
| Размер файла: |
33.34 KB |
| Просмотрено: |
901 раз(а) |
|
|
|
| Вернуться к началу |
[профиль] [л.с.] |
 |
djaval
Студент
Зарегистрирован: 18.02.2008
Сообщения: 21
Статус: Вне форума
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
djaval
Студент
Зарегистрирован: 18.02.2008
Сообщения: 21
Статус: Вне форума
|
| 09.03.2008 22:37 Re: CENTURION Xanadu ( установка ) |
[цитировать] |
|
| huligan22 писал(а): | А вот - Оранжево-белый - провод мне непонятен совсем, что значит блокировка при выключенной сигнализации ?
На сколько я понимаю он предназначен для блокировки цепи зажигания или бензонасоса через дополнительное реле,
когда охрана не включенна !?
|
Ну насколько я понял, если оранжевый провод для нормально-разомкнутой блокировки, то оранжево-белый наоборот. Зависит от того, какие цепи планируется блокировать.
| huligan22 писал(а): | | 2) Для чего необходим желтый провод (85) и диод в этой цепи ? (Вопрос для более полного понимания функционирования цепи, так как с электрикой сталкивался очень редко) |
Желтый провод очевидно подаёт плюс на катушку реле. Насчёта диода, паралельно катушке реле диод обычно ставится для гашения импульса, возникающего при включении-выключении реле, но в данном случае его функция может быть и другой, трудно сказать по этому участку схемы. Раз производитель рекомендует, то лучше ставить.
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
Sergunja
Эксперт
Зарегистрирован: 15.05.2007
Сообщения: 568
Статус: Вне форума
|
| 11.03.2008 00:53 |
[цитировать] |
|
| Оба провода служат для организации нормально-ЗАМКНУТОЙ блокировки чего-либо На схеме показан вариант блокировки стартера (вверху) и всего остального (внизу) Алгоритм работы обеих выходов одинаков-минус при охране Можешь использовать только один из них.
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
Shuller
Эксперт
Зарегистрирован: 08.08.2007
Сообщения: 285
Откуда: Минск
Статус: Вне форума
|
| 11.03.2008 04:11 |
[цитировать] |
|
Оранжевый - Выход блокировки, "-" при включенном режиме охраны.- Служит для управления Н.З. рэле блокировки.( если подать "-" то рэле разомкнётся)
Оранжево-белый - Выход блокировки, "-" при выключенном режиме охраны. - Для Н.Р.рэле. Без этого минуса нормально разомкнутые контакты останутся разомкнутыми.
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
huligan22
Студент
Зарегистрирован: 05.03.2008
Сообщения: 12
Статус: Вне форума
|
| 11.03.2008 08:43 |
[цитировать] |
|
| Благодарю за помощь, сегодня подключу.
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
Sergunja
Эксперт
Зарегистрирован: 15.05.2007
Сообщения: 568
Статус: Вне форума
|
| 11.03.2008 11:50 |
[цитировать] |
|
Shuller
На схеме показаны обе блокировки НЗ
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
djaval
Студент
Зарегистрирован: 18.02.2008
Сообщения: 21
Статус: Вне форума
|
| 11.03.2008 22:19 |
[цитировать] |
|
| Sergunja писал(а): | Shuller
На схеме показаны обе блокировки НЗ |
Там две блокировки, в которых используется НЗ-контакт реле. Но одна из них будет включена в режиме охраны, а другая выключена. При снятии охраны станет наоборот, верно?
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
Sergunja
Эксперт
Зарегистрирован: 15.05.2007
Сообщения: 568
Статус: Вне форума
|
| 12.03.2008 00:28 |
[цитировать] |
|
| djaval писал(а): | | Там две блокировки, в которых используется НЗ-контакт реле. Но одна из них будет включена в режиме охраны, а другая выключена. При снятии охраны станет наоборот, верно? |
Нет,не верно. Оба канала дают (-) при охране.
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
djaval
Студент
Зарегистрирован: 18.02.2008
Сообщения: 21
Статус: Вне форума
|
| 12.03.2008 01:34 |
[цитировать] |
|
| Sergunja писал(а): | | djaval писал(а): | | Там две блокировки, в которых используется НЗ-контакт реле. Но одна из них будет включена в режиме охраны, а другая выключена. При снятии охраны станет наоборот, верно? |
Нет,не верно. Оба канала дают (-) при охране. |
Не буду спорить, но вот на всякий случай цитата из самого первого топика:
1) В инструкции описывают два провода выходящие к замку зажигания для блокировки.
- Оранжевый - Выход блокировки, "-" при включенном режиме охраны.
- Оранжево-белый - Выход блокировки, "-" при выключенном режиме охраны.
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
Sergunja
Эксперт
Зарегистрирован: 15.05.2007
Сообщения: 568
Статус: Вне форума
|
| 12.03.2008 01:47 |
[цитировать] |
|
djaval
Я смотрю на схему которую выложил huligan22 там именно так как я говорил ранее.
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
djaval
Студент
Зарегистрирован: 18.02.2008
Сообщения: 21
Статус: Вне форума
|
| 12.03.2008 09:10 |
[цитировать] |
|
| Sergunja писал(а): | djaval
Я смотрю на схему которую выложил huligan22 там именно так как я говорил ранее. |
Схемы лучше смотреть в совокупности с пояснением к схеме. Так проще понять, как схема работает, на мой взгляд...
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
|
