 03.03.2008 05:50 Проблема подключения встроенного реле ЦЗ (Tomahawk TW-9030) |
[цитировать] |
|

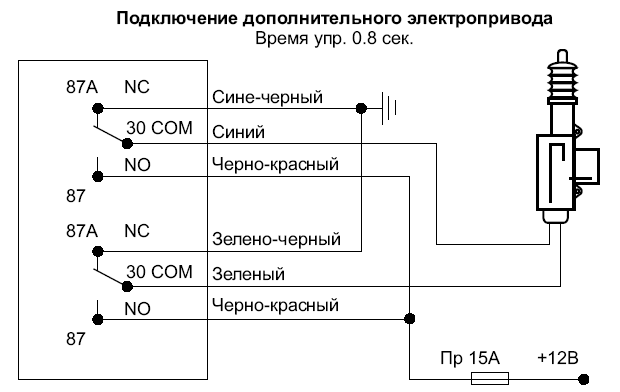

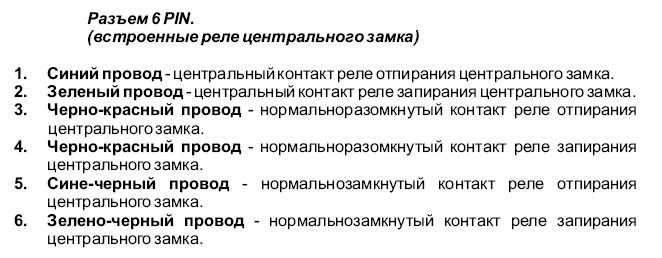

Здраствуйте, т.к. в нашем небольшом городе лишь одно место, где качественно подкючают сигнализации, то там большая очередь и моя настала бы только в апреле. Я решил попробовать установить сигнализацию сам, у меня получилось, за исключением только одного момента, а именно никак не могу подключить встроенное реле ЦЗ. Инструкции и схемы, касаемые этого момента я прилагаю.
Как я понял, для подключения функции ЦЗ не нужна пара 5ти контактных реле как на многих других сигнализациях, автомобиль ГАЗ-3110, без ЦЗ.
Собственно вопросы:
1. Есть актуатор, мне надо чтобы он работал при постановке и снятии с охраны, какие провода и каким образом подключаются к нему от блока? (пробовал подключить синий и зеленый, которые стоят через предохранитель 10А, не помогло)
2. Есть вероятность того, что я что-то спалил и теперь функция ЦЗ у меня больше никогда не будет работать?
3. Даже если и спалил, то поидее я смогу подключить ЦЗ через сине-черный и зелено-черный провод с использованием двух реле, я прав или нет?
Жду вашей помощи
| Описание: |
|
| Размер файла: |
33.92 KB |
| Просмотрено: |
1956 раз(а) |
|
| Описание: |
|
| Размер файла: |
27.89 KB |
| Просмотрено: |
1964 раз(а) |
|
| Описание: |
|
| Размер файла: |
11.33 KB |
| Просмотрено: |
2107 раз(а) |
|
|
|
| Вернуться к началу |
[профиль] [л.с.] |
 |
Виталий
Студент
Зарегистрирован: 12.10.2004
Сообщения: 13
Откуда: Норильск
Статус: Вне форума
|
| 03.03.2008 07:32 |
[цитировать] |
|

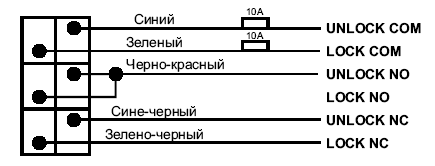

Дык на последней схеме у тебя все нарисовано все как сделать:
