Хотелось бы попросить вас об одолжении нарисовать небольшую схемку для управления доводчиком.
Суть:
Установил доводчик на 2 двери. Исполузую + импульс. Подключил к актуатору, при постановке на охрану там появляется + импульс, а так же при нажатии кнопки закрытия дверей на водительской двери. Получается если я с ребенком и закрываю двери ЦЗ, то стекла поднимаются.
Необходимо:
Поставить в разрыв управляющего провода транзистор + конденцатор (т.к. задержка импульса есть) и взять управление с кновки в двери на закрытие. Транзистор постоянно будет открыт, но как есть импульс с кнопки, то он закрывается.
Можно конечно реле поставить и конденсатор - это даст 2 секунды задержки, но хотелось бы поминиатурнее.

И второе. в обычному реле необходимо сделать доработку, чтобы оно держало еще 30 - 40 секунд.

[pisto]

Используете штатную сигу или доп?Если доп.,подключайте "-" провод управления доводчиком напрямую к любому выходу сигналки,на котором появляется или програмируется "-" в режиме охраны.

[slider123]

Извините, забыл уточнить. Использую штатную сигнализацию - НОРМА.
Так же в двери ничего тянуть не хочу, так как там все есть.

[pisto]

При нажатии на кнопку управления ЦЗ в положение "закрыть", на розово-белом проводе в двери появляется масса.Можно использовать ее для управления слаботочным реле,которое в свою очередь будет рвать управляющий провод доводчика.Ну и пару диодов поставить для развязки навсякий случай.Один в разрыв роз-бел. провода.Второй в цепь питания реле.Катоды вместе, в сторону кнопки.
Должно получиться.

[slider123]

pisto, я управление подключил к желтому проводу, там появляется + импульс. Впринцепе тоже самое что ты предложил. Через транзисторы смысла нет, так как на желтом проводе не постоянно +, легче через реле, поставить развязку диодом (для надежности), а для задержки просто поставить конденсатор на управление реле. В этом проблемма решена. Остается последнее.
Необходимо сделать задержку на реле стеклоподемников, чтобы неставить перемычку. Достаточно вставить в реле транзистор и кондер. Блин ... совсем не думается. В голове элементарная схема крутиться, но не рисуется. Да и книжки в свое время читать надо было.

[pisto]

Может я не догнал сути задачи?
Я так понял,что надо закрывать ЦЗ находясь в машине,но при этом чтобы стекла не двигались?Исходя из этого и написал выше.
Непойму для чего задержки...

[slider123]

pisto, суть задачи ты понял правильно.

1. Про задержки я писал потому, что ВРОДЕ сигнал управления проходит позже, чем сигнал закрытия двери.
2. Стеклоподемники в калине работают, если включено зажигание. Когда его выключаеш, они работают еще сек. 30 (этим рулит АПС 6), как только открываеш дверь они выключаются.
Задача: после открытия двери они работали еще сек. 30 - 40.
Нехотелось бы ставить перемычку заместро реле стеклоподемников и не нужно питание стеклоподемников, когда машина на охране.
30-40 сек хватит чтобы сработал доводчик.[/b]

[pisto]

На доводчик обычно дается постоянный плюс.Ему должно быть по барабану, сколько там еще отпущенно времени после выключения зажигания.В любой момент(хоть через полчаса),когда пришел управляющий сигнал-он должен отработать.Потребляет он крохи.

[slider123]

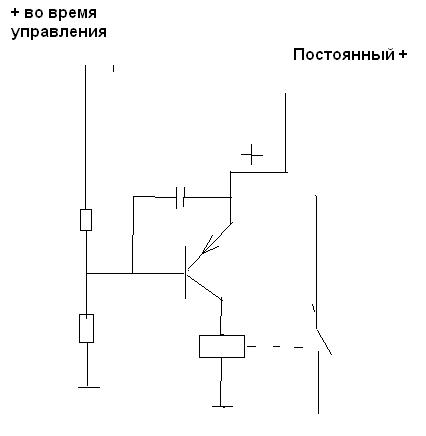

Вот такая вот схемка подойдет на задержку реле ?

[slider123]

pisto, сделал как ты сказал. Вчера не понял что писал, сделал, а сегодня смотрю ты тоже самое написал. Ну дак вот. при нажатии на кнопку закрыть в салоне реле разрывает контакты Но надо держать кнопку закрыть дольше, так как сигнал по желтому проводу (управление) запаздывает на 1 сек. Получается что при кратковременном нажатии данная конструкция не работает, а если держать > 1 сек., то все оки. Вот и необходимо довести до конца.

[slider123]

Вот что я откопал:
http://duk63.narod.ru/lacetti_faq_photos/big/relay_kulik_mihsmir_big.jpg
но данная схема на полевом транзисторе, а они боятся статики и перегрева, хотелось бы на биполярном 814 Как в СССР
Скемку которую я предложил правилльная ?
Поехал покупать детали и поять

[Грин /АвтоСет/]

slider123
Сигналка какая стоит?
ЗЫ. Чето тут велосипед изобретаем.

[pisto]

Приходится изобретать ,сига штатная.

[Грин /АвтоСет/]

Разрывай вход контроллера релюшкой. Обмотку подключи к зажиганию.

[slider123]

2 вопрос рещен - http://www.zr.ru/articles/9770/
1 вопрос остается - наподобие реле, только на размыкание
