[ALLSVY]

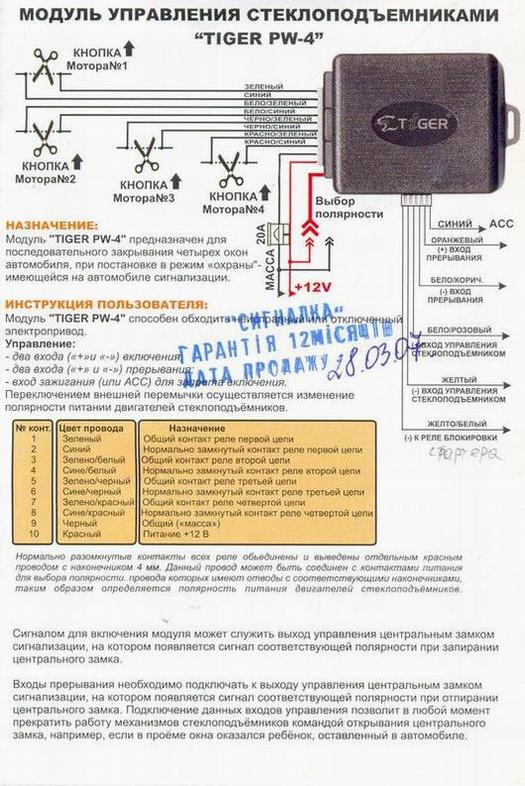

Купил доводчик стекол TIGER-PW4. Посмотрел схему и не смог разобраться с управляющими проводами (узкий шлейф).

- синий (АСС);
- оранжевый "(+) вход прерывания";
- бело-корич "(-) вход прерывания";
- бело-розов "(+) вход управления стеклоподъемником";
- желтый "(-) вход управления стеклоподъемником";
- желто-белый "(-) к реле блокировки".

Объясните, пожалуйста, подробно, что они обозначают, куда подключаются, обязательно ли подключение всех проводов.

Сигнализация Sheriff-725 v.2

[Алексей Попович]

синий к АСС или зажиганию
оранж к белому на разъеме Ц.З
бело-роз к желтому на разъеме Ц.З

Еще зависит от авто, и как подключены замки

[ALLSVY]

Автомобиль ЗАЗ-Славута. Сигналку, ЭСП, ЦЗ буду ставить сам.
Но суть понял. Очень большое спасибо.

[stas-r86]

Не могу разобраться куда подключать зелений синий провод ???

[Baileys58]

stas-r86
А где он, зелёный/синий на приведённой схеме?
Если имеешь ввиду по отдельности зелёный и синий, то как на схеме, в разрыв провода от кнопки до мотора.

[stas-r86]

зелёный и синий в нормальном состоянии должны быть замкнуты ???

[Baileys58]

[stas-r86]

Значит когда подается сигнал (допустим желтый [-]) на закрытие, на одном из проводов (зелёный или синий) должен появиться [+]. Пробую у меня не появляется !!! В чем проблема может доводчик с бракованый ?

[Baileys58]

Плюс должен появиться в данном случае на синем проводе, но в таблице на жёлтом фоне он значится Н.З. контактом... Опечатка вероятно. Нужно проверять. В общем алгоритм работы такой:
- При поступлении сигнала на включение (минус на жёлтом проводе), включается первый канал. Он остаётся активным до тех пор, пока работает двигатель стеклоподъёмника. Если доводчик не видит двигателя (стекло закрыто, провода не подключены) включается второй канал. И так далее все четыре. В любом случае должны включиться и выключиться четыре реле (слышны отчётливые щелчки) Плюс должен появляться на общем контакте реле.
Провод выбора полярности должен быть подключен к плюсу. Если при запуске отрабатывают все реле (по звуку), нужно проконтролировать появление плюса по очереди на всех каналах. Если нет на одном, то вероятнее перегорела дорожка на плате от реле (неправильное подключение). Если нет ни на одном, то дорожка от провода выбора полярности (провод выбора полярности должен быть соединён с плюсом). И ещё, если канал не подключен он включается всего лишь на пару секунд.
В данном случае налицо несоответствие схемы подключения с описанием (таблица на жёлтом фоне).

[stas-r86]

А если подключен один канал (зелёный и синий) блок должен работать? Я собрал смему на столе в качестве нагрузки применил движок от старого подъемника, пробую не получаеться !

[Baileys58]

[shuma13]

stas-r86
Если перепутали при первом подключении, могла сгореть дорожка на плате.

[stas-r86]

Заработало, подключил цепь сначало 4 стекла, потом 3,2, и снова 1-го. Все стало на свои места, мистика правда, но все работает. Всем спасибо за консультацию !!!
