 26.03.2017 17:31 Кнопки на руле Opel Zafira |
[цитировать] |
|
Суть проблемы. Opel Zafira B 2012, кнопки на спицах руля управляют штатной магнитолой.
Поставил китайскую магнитолу с USB, продавец сказал что непременно будет управление с кнопок на руле. В меню магнитолы пытаюсь подружить её с кнопками на руле, и никак.
Подозреваю, что нужно правильно подключить контакты № 3,4,5.
Кто в теме, пожалуйста, подскажите куда правильно их подключить.
| Описание: |

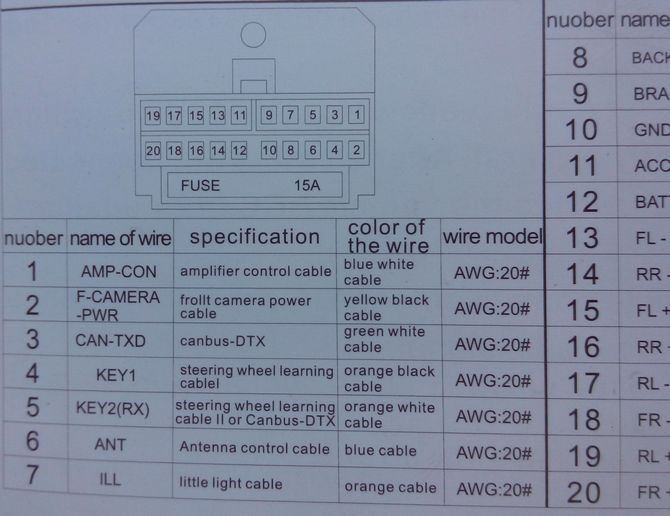

| Распиновка китайской магнитолы. |
|
| Размер файла: |
61.99 KB |
| Просмотрено: |
7720 раз(а) |
|
| Описание: |

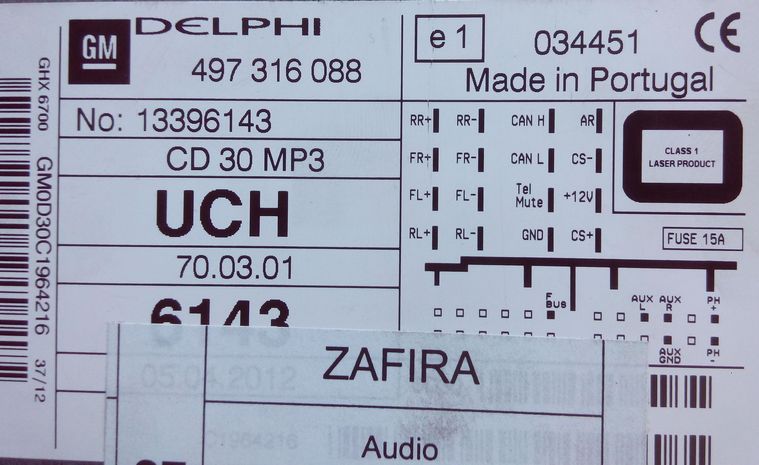

| Распиновка штатной магнитолы. |
|
| Размер файла: |
75.39 KB |
| Просмотрено: |
7720 раз(а) |
|
|
|
| Вернуться к началу |
[профиль] [л.с.] |
 |
ДмитрийЗверев
Студент
Зарегистрирован: 26.03.2017
Сообщения: 8
Статус: Вне форума
|
| 27.03.2017 18:18 |
[цитировать] |
|
Что за контакты на штатной магнитоле " CS- ", " CS+ " ?
Контакт " AR " не подключен, в нижней части разъёма подключены только AUX .
Китайский контакт №3 "CAN-TXD" подключил к "CAN H". Безрезультатно, обучение не проходит.
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
ДмитрийЗверев
Студент
Зарегистрирован: 26.03.2017
Сообщения: 8
Статус: Вне форума
|
| 27.03.2017 18:37 |
[цитировать] |
|
Ёлки, сам сталкивался на китайской приблуде, что есть входа, есть описание их функций, но реально никакой реакции на состояние этих входов нет. Ну этакая лайт-версия, основная-то функция приспособы работает. Но та приблуда была дешёвая.
А эта магнитола нифига недешёвая, и внешне не придраться и работает шустро. Только подружить бы с кнопками.
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
СТАРИК
Советник
Зарегистрирован: 01.11.2010
Сообщения: 140
Откуда: Железногорск Красноярского края
Статус: Вне форума
|
| 28.03.2017 05:20 |
[цитировать] |
|
Подозреваю, что магнитола действительно "умняша" и у неё надо:
1) или KEY1 и KEY2 подключать к шлейфу руля к двум проводам, если кнопки на руле - с резистивной матрицей между этими двумя проводами шлейфа руля.
НО если эта матрица - ОТНОСИТЕЛЬНО "МАССЫ", то надо подключать только KEY1...
2) или CAN-TXD - к CAN-H автомобиля и KEY2(RX) - к CAN-L автомобиля, если инфа о кнопках руля живет в шине CAN-автомобиля...
Такие выводы я лично сделал, ПЕРЕВЕДЯ написанное в столбце Specification
Ну и обучать, соответственно надо после этого, чтобы магнитола поняла - какие нажатия кнопок на руле - чему соответствуют...
_________________
Жизненное наблюдение: электроника - наука о контактах...
Аксиома установщика: то, что КРИВО установлено - работать РОВНО НЕ БУДЕТ никогда |
|
| Вернуться к началу |
[профиль] [л.с.] |
|
ДмитрийЗверев
Студент
Зарегистрирован: 26.03.2017
Сообщения: 8
Статус: Вне форума
|
| 28.03.2017 18:26 |
[цитировать] |
|
Резистивная матрица, наверное, обычно на подрулевом джойстике от которого отходят 2 проводка (как на Форде). На опеле же... под рулём сим-модуль.
Подключил 1) CAN-TXD - к CAN-H и 2) KEY2(RX) - к CAN-L.
На магнитоле стал проходить процесс обучения кнопкам. И даже завершается как положено. Но реально управления нет.
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
СТАРИК
Советник
Зарегистрирован: 01.11.2010
Сообщения: 140
Откуда: Железногорск Красноярского края
Статус: Вне форума
|
| 29.03.2017 06:32 |
[цитировать] |
|
| ДмитрийЗверев писал(а): |
Подключил 1) CAN-TXD - к CAN-H и 2) KEY2(RX) - к CAN-L.
На магнитоле стал проходить процесс обучения кнопкам. |
Она УМНЯША, видит, что подключена именно эта пара проводов и понимет - БУДЕМ ИСКАТЬ КОДЫ в шине CAN и ИЩЕТ ИХ -
| ДмитрийЗверев писал(а): | | И даже завершается как положено. |
| ДмитрийЗверев писал(а): | | Но реально управления нет. |
Значит она ловит какие-то коды, которые не имеют отношения к нажатиям кнопок на руле...
| ДмитрийЗверев писал(а): | Резистивная матрица, наверное, обычно на подрулевом джойстике от которого отходят 2 проводка (как на Форде). На опеле же... под рулём сим-модуль.
|
Печально. Заочно я ничем помочь не могу. Если там, под рулем реально модуль, имеющий выход только в CAN (точно нет выходов прямо с матрицы), то ВОЗМОЖНО надо подключать провода магнитолы не в разъеме старой магнитолы, а к шине CAN прямо на этом модуле под рулем - ибо нередко в машине несколько CAN-шин с разным набором информации...
Однако спешить не надо - не исключено, что Вы просто что-то неверно делаете в процессе обучения... Поанализируйте происходящее - подсказки на экране магнитолы, попробуйте другую очередность действий. Может надо какую-то клавишу "ввод" нажимать после каждого перехвата кода очередной кнопки на руле... Я не вижу происходящего, а Вы видите - попробуйте незамыленным взглядом оценить происходящее или попросите постороннего человека (даже не специалиста) посмотреть на то, что Вы делаете - одна голова - хорошо, две - лучше, а три - КОЛЛЕКТИВ).
_________________
Жизненное наблюдение: электроника - наука о контактах...
Аксиома установщика: то, что КРИВО установлено - работать РОВНО НЕ БУДЕТ никогда |
|
| Вернуться к началу |
[профиль] [л.с.] |
|
юрок74
Студент
Зарегистрирован: 05.04.2017
Сообщения: 5
Откуда: воскресенск
Статус: Вне форума
|
| 05.04.2017 17:00 |
[цитировать] |
|
день добрый. у меня таже проблема. тока имею на выходе из магнитолы два провода key1 и key2. а на выходе из штекера машины красный плюс/черный минус/CAN L и CAN H. методом тыка результат ничего не дал.
Дима Зверев если решил проблему напиши как.
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
юрок74
Студент
Зарегистрирован: 05.04.2017
Сообщения: 5
Откуда: воскресенск
Статус: Вне форума
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
юрок74
Студент
Зарегистрирован: 05.04.2017
Сообщения: 5
Откуда: воскресенск
Статус: Вне форума
|
| 05.04.2017 17:03 |
[цитировать] |
|
| у меня таже беда. если решили проблему отпешитесь.
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
романыч48
Эксперт
Зарегистрирован: 13.05.2011
Сообщения: 410
Откуда: Елец
Статус: Вне форума
|
| 05.04.2017 23:49 |
[цитировать] |
|
| юрок74 писал(а): | | день добрый. у меня таже проблема. тока имею на выходе из магнитолы два провода key1 и key2. |
Это резистивные входа....
Авто какое?
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
ДмитрийЗверев
Студент
Зарегистрирован: 26.03.2017
Сообщения: 8
Статус: Вне форума
|
| 07.04.2017 09:25 |
[цитировать] |
|
О результатах принято сообщать. Будет - обязательно отпишу.
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
ДмитрийЗверев
Студент
Зарегистрирован: 26.03.2017
Сообщения: 8
Статус: Вне форума
|
| 07.04.2017 12:31 |
[цитировать] |
|
Итого подкл. +, -, динамики, can-H, can-L
откл Асс, ручник
В результате мафон не включается без Асс
Подкл Асс. Обучение кнопками на руле якобы проходит и завершается и обученные кнопки на экране светятся зелёным. Но управления нет. Мафон что-то ловит по can, но явно что-то не то. И один раз случайно обучилась на уменьшение громкости. И на экране постоянно подсказка что звук на нуле и крутилка громкости на мафоне не работала. Повторить это не удалось.
В меню мафона нет выбора модели авто.
В машине нет допов. Ни сигналки, даже регистратора нет.
ПыСы. Продолжительность процесса обучения кнопкам зависит от того, нажимались-ли в этот момент кнопки на руле. Если не нажимать, то процесс проходит быстро. Если вначале нажать потом запустить обучение, то подольше. Если в процессе обучения нажимать кнопку, то ещё подольше.
Видимо кнопки всё-таки в CAN-шине. Но "умняша" не может их корректно распознать.
