[sliper23]

Подскажите пожайлуста точки подключения на ваз 2111(2001 года), ншел много информации но разрозненой, хотелось бы все в куче.Заранее благодарен

[sliper23]

Кое-что нашел может кому пригдится, кто заметит ошибки поправьте.


Ц.З.- центральная консоль над ЭБУ двигателя
белый - запирание(-)
коричневый - отпирание(-)
Панель приборов
синий - правый поворотник(+)
сине/черный - левый(+)
коричнево/синий - ручник(развязать диодом)
Коричнево-белый - генератор(+)
Концевики(развязываем диодами)
Подключаемся в БСК
серо/черный - задняя левая(-)
коричневый - задняя правая(-)
пурпурно/серый - передняя правая(-)
бело/голубой - передняя левая(-)
Замок зажигания
Розовый - постоянное питание
сине/красный - зажигание
красный - стартер(разрыв)

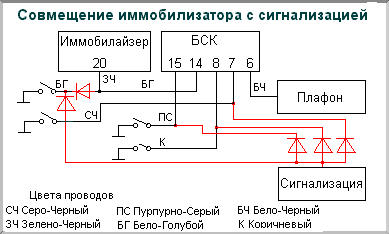

И рисунок для развязывания концевиков.

[Вова К.]

Можно подключиться к плафону, но тогда на сигналке надо запрограммировать задержку. Зажигание сине/красный сдвоенный. А Ц.З. не всегда по минусу работает, иногда приходится в разрыв силовых (красный - запирание, жёлтый - отпирание)

[sliper23]

Не подскажете какое тогда идет управление при подключению в разрыв.
Вроде как плюс и минус?

[Саша_З]

по поводу ц/з, обычно привода в двери нет просто ставлю доп привод и всё!

[aleksin]

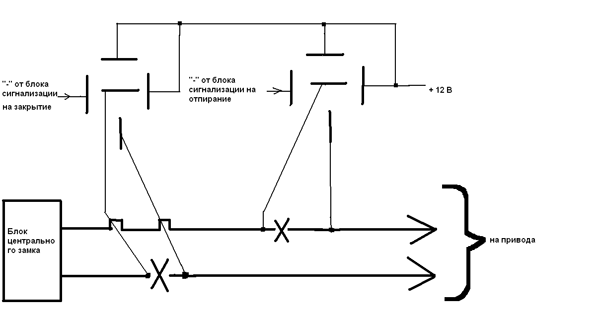

Вот схема )

[aleksin]

[pioner]

[pisto]

[Вова К.]

[shuma13]

[Вова К.]

[pisto]

Есть еще один плюс-разграничение зоны ответственности.Если не открывается вод.дверь,то смотришь где косяк по гарантии.А если к примеру задняя или правая передняя(очень часто приезжают),то извинте...Или платите или досвидос.

Ну вот Вова опередил

[shuma13]

Вова К.
Да дело не в том, что объяснить, просто клиент в а/м попасть сможет. А объяснения потом ( про предохранитель 17-го года, который ещё на 2101 стоял).

[Вова К.]
