 05.04.2010 18:12 shriff открывание багажника |
[цитировать] |
|

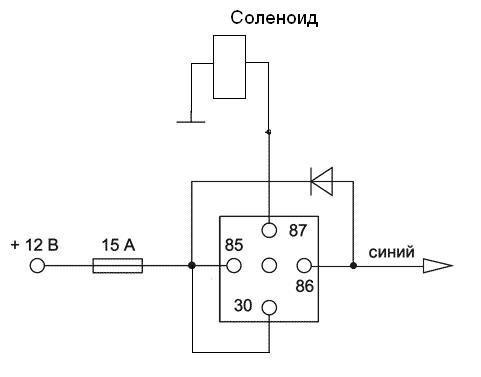

добрый день. решил сделать дистанционный замок в багажнике. сигналка Sheriff. немогу разобратся со схемой подключения (рис.1 - с мануала). подскажите зачем там диод? какие у него должны быть параметры?
| Описание: |
|
| Размер файла: |
54.07 KB |
| Просмотрено: |
1274 раз(а) |
|
|
|
| Вернуться к началу |
[профиль] [л.с.] |
 |
vip-studio
Студент
Зарегистрирован: 23.05.2009
Сообщения: 18
Статус: Вне форума
|
| 05.04.2010 18:13 |
[цитировать] |
|

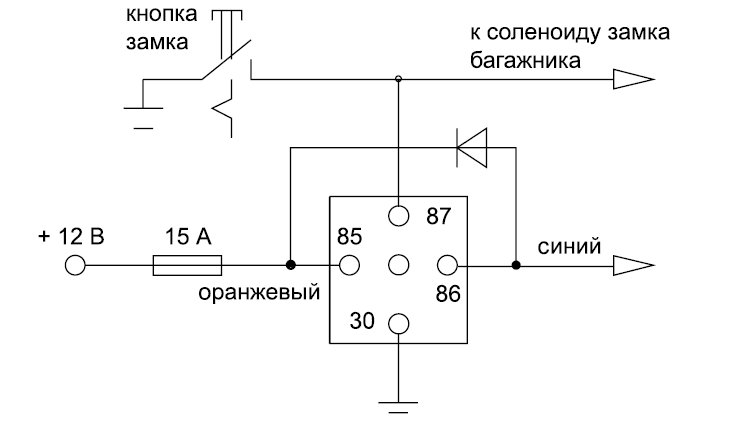

мне предложыли схему без кнопки (рис.2), но на ней клему 30 сидит на +12В, а в мануале она на земле. неужели нет никакой разницы? подскажите пожалуйста.
| Описание: |
|
| Размер файла: |
12.6 KB |
| Просмотрено: |
1272 раз(а) |
|
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
vip-studio
Студент
Зарегистрирован: 23.05.2009
Сообщения: 18
Статус: Вне форума
|
| 05.04.2010 18:14 |
[цитировать] |
|

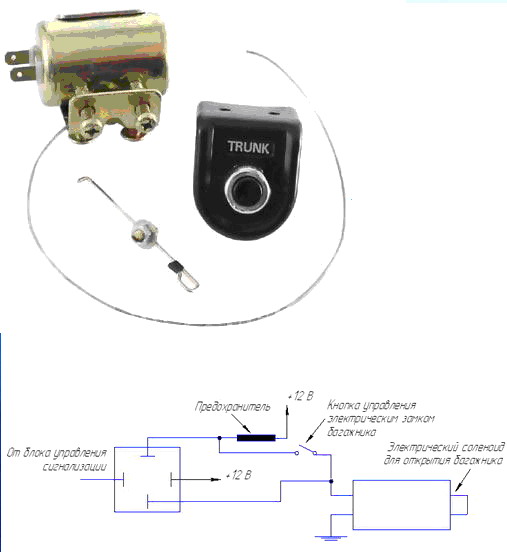

плюс, покопавшись в нете нашел схему без диода (рис.3), может этот диод совсем не обязателен? если с рис.3 убрать кнопку то получается как рис.2 только без диода.
| Описание: |
|
| Размер файла: |
34.73 KB |
| Просмотрено: |
1271 раз(а) |
|
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
Baileys58
Эксперт
Зарегистрирован: 10.01.2009
Сообщения: 963
Откуда: Москва
Статус: Вне форума
|
| 05.04.2010 19:06 |
[цитировать] |
|
Предпочтительная схема зависит от конкретного автомобиля, есть соленоид на замке или нет, есть в салоне кнопка или нет... Об этом не написано.
Диод на контактах реле необходим для подавления ЭДС самоиндукции обмотки.
_________________
С уважением Baileys. |
|
| Вернуться к началу |
[профиль] [л.с.] |
|
лавр
Эксперт
Зарегистрирован: 16.12.2008
Сообщения: 1832
Откуда: г.александров
Статус: Вне форума
|
| 05.04.2010 19:07 |
[цитировать] |
|
лучше поставь,он устранит эдс самоиндукции
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
vip-studio
Студент
Зарегистрирован: 23.05.2009
Сообщения: 18
Статус: Вне форума
|
| 05.04.2010 19:45 |
[цитировать] |
|
| Baileys58 писал(а): | Предпочтительная схема зависит от конкретного автомобиля, есть соленоид на замке или нет, есть в салоне кнопка или нет... Об этом не написано.
Диод на контактах реле необходим для подавления ЭДС самоиндукции обмотки. |
соленоида нет, но его надо поставить, кнопка в салоне не нужна,
а какие параметры или какой именно диод? и есть ли реле со встроенным диодом?
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
vip-studio
Студент
Зарегистрирован: 23.05.2009
Сообщения: 18
Статус: Вне форума
|
| 05.04.2010 19:46 |
[цитировать] |
|
| лавр писал(а): | | лучше поставь,он устранит эдс самоиндукции |
поставить то не проблемма  )
но какой, нигде не написано...
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
vip-studio
Студент
Зарегистрирован: 23.05.2009
Сообщения: 18
Статус: Вне форума
|
| 05.04.2010 19:47 |
[цитировать] |
|
еще один вопрос(простите если глупый).
когда реле подает на соленоид питание то он открывает запирающий механизм, багажник можно открыть. потом когда мы захлопываем багажник, запирающий механизм закрывается.
соленоид возвращается в исходное положение?
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
slavon
Эксперт
Зарегистрирован: 06.12.2009
Сообщения: 286
Откуда: Russia TLT
Статус: Вне форума
|
| 05.04.2010 19:53 |
[цитировать] |
|
Не забивай голову! Всё будет у тебя работать без диода!Ставь соленоид,по 2ой схеме соединяй к сигналке/плюсовое управление/,синий на соленоиде на массу,зеленый-на выход с реле..И будет щастие
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
slavon
Эксперт
Зарегистрирован: 06.12.2009
Сообщения: 286
Откуда: Russia TLT
Статус: Вне форума
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
Baileys58
Эксперт
Зарегистрирован: 10.01.2009
Сообщения: 963
Откуда: Москва
Статус: Вне форума
|
| 05.04.2010 19:56 |
[цитировать] |
|
Тогда схема №2! Диод обычно уже присутствует на колодке реле. Если нет, то 1N4007 (КД258Д).
| vip-studio писал(а): | когда реле подает на соленоид питание то он открывает запирающий механизм, багажник можно открыть. потом когда мы захлопываем багажник, запирающий механизм закрывается.
соленоид возвращается в исходное положение? |
Если пружины штатного замка не хватает для возврата в исходное положение, то ставим дополнительную.
Да, ещё концевик багажника не должен быть объединён с дверными!
_________________
С уважением Baileys.
Последний раз редактировалось: Baileys58 (05.04.2010 20:01), всего редактировалось 1 раз |
|
| Вернуться к началу |
[профиль] [л.с.] |
|
vip-studio
Студент
Зарегистрирован: 23.05.2009
Сообщения: 18
Статус: Вне форума
|
| 05.04.2010 20:00 |
[цитировать] |
|
| slavon писал(а): | | Должен. Че за машина? |
opel astra g 2003
спасибо за поддержку
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
vip-studio
Студент
Зарегистрирован: 23.05.2009
Сообщения: 18
Статус: Вне форума
|
| 05.04.2010 20:04 |
[цитировать] |
|
Если пружины штатного замка не хватает для возврата в исходное положение, то ставим дополнительную.
Да, ещё концевик багажника не должен быть объединён с дверными![/quote]
пружины хватает для возврата штатного замка, но вот если солеоид сам на место не станет, то пружина его не потянет...
|
|
| Вернуться к началу |
[профиль] [л.с.] |
|
Baileys58
Эксперт
Зарегистрирован: 10.01.2009
Сообщения: 963
Откуда: Москва
Статус: Вне форума
|
| 05.04.2010 20:05 |
[цитировать] |
|
| vip-studio писал(а): | | но вот если солеоид сам на место не станет, то пружина его не потянет... |
Так о том и речь ведём!
_________________
С уважением Baileys. |
|
| Вернуться к началу |
[профиль] [л.с.] |
|
vip-studio
Студент
Зарегистрирован: 23.05.2009
Сообщения: 18
Статус: Вне форума
|
| 05.04.2010 20:13 |
[цитировать] |
|

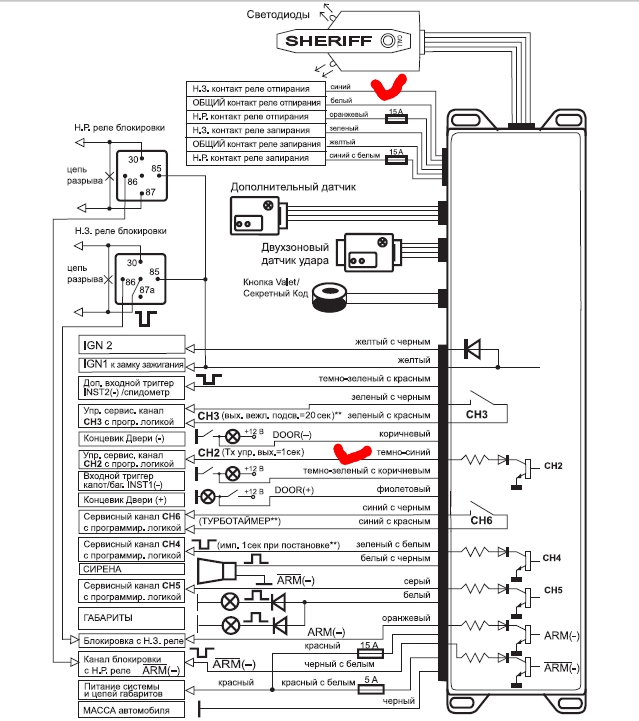

 просмотрел схему подключения к блоку сигнализации (рис.4) я так понимаю подключать надо к темно - синему а не к синему. правильно?
| Описание: |
|
| Размер файла: |
235.83 KB |
| Просмотрено: |
1235 раз(а) |
|
Последний раз редактировалось: vip-studio (05.04.2010 20:23), всего редактировалось 1 раз |
|
| Вернуться к началу |
